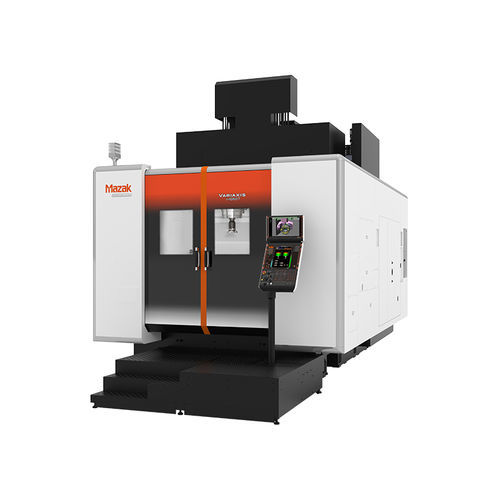

5軸マシニングセンタ VARIAXIS i縦型ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40, CAT40
- ツールステーション数
- 30ツール
- 応用
- 大きなワークピース
- その他の特徴
- 高速, 高生産性
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
1,385 mm
(54.53 in)- Z軸移動距離
900 mm
(35.43 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
15 kW, 22 kW
(20.39 hp, 29.91 hp)- 加工部品の最大高さ
900 mm
(35 in)- X軸の移動速度
60,000 mm/min
(39.37 in/s)- Y軸の移動速度
60,000 mm/min
(39.37 in/s)- Z軸の移動速度
56,000 mm/min
(36.75 in/s)- 最大テーブル積載量
300 kg, 500 kg
(661 lb, 1,102 lb)- 最大ツール重量
8 kg
(17.6 lb)- 総重量
8,000 kg, 13,000 kg
(17,636.98 lb, 28,660.09 lb)- 全長
3,235 mm, 3,980 mm
(127.4 in, 156.7 in)- 全幅
2,200 mm, 2,400 mm
(86.6 in, 94.5 in)- 全高
2,975 mm, 3,187 mm
(117.1 in, 125.5 in)
詳細
テーブルサイズや主軸、自動化など豊富なバリエーション
旋削機能を備え、さらなる工程集約を実現（i-700T, i-800T, i-1050T）
素材から完成品までの全工程を1台の機械で工程集約することが可能
旋削・ミル加工による工程集約で生産性の向上を実現
段取り工程の削減
生産リードタイムの大幅短縮
取付治具費用や設備費用の削減
機械設置スペースの削減
工程集約による累積誤差の最小化と高精度な加工の実現
