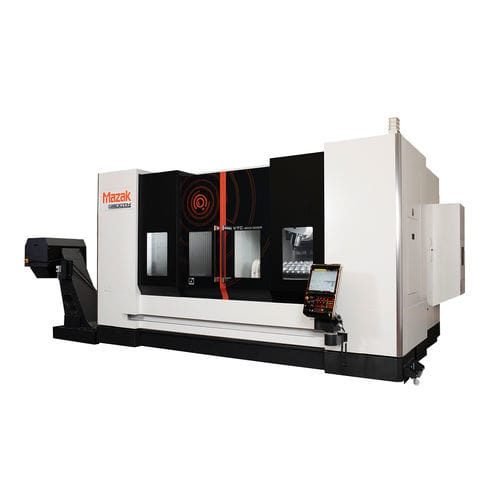

3軸マシニングセンタ VTC-800 series縦型アルミニウム用トラベリングコラム
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用
- タイプ
- トラベリングコラム
- スピンドル
- BT 40, CAT40
- ツールステーション数
- 30ツール
- 関連機能
- 切断
- 応用
- 激しい使用に耐える
- その他の特徴
- 高性能, ダイレクトドライブ, 工具自動取り換え機能付
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
720 mm
(28.35 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 出力
26 kW, 35 kW
(35.35 hp, 47.59 hp)- X軸の移動速度
50,000 mm/min
(32.81 in/s)- Y軸の移動速度
50,000 mm/min
(32.81 in/s)- Z軸の移動速度
50,000 mm/min
(32.81 in/s)- 最大テーブル積載量
1,700 kg, 2,500 kg, 4,000 kg
(3,748 lb, 5,512 lb, 8,818 lb)- 最大ツール重量
8 kg
(17.6 lb)- 総重量
14,000 kg, 15,700 kg, 16,500 kg, 18,000 kg, 19,000 kg
(30,864.72 lb, 34,612.58 lb, 36,376.27 lb, 39,683.21 lb, 41,887.83 lb)- 全長
4,300 mm, 4,325 mm, 4,808 mm
(169.3 in, 170.3 in, 189.3 in)- 全幅
4,250 mm, 5,250 mm
(167.3 in, 206.7 in)- 全高
3,340 mm, 3,419 mm
(131.5 in, 134.6 in)
詳細
トラベリングコラムタイプ 立形マシニングセンタ
テーブル固定、主軸移動方式を採用
2300 ｍｍ × 530 ｍｍのロングテーブルは長尺ワークの加工や多数個取り、2パレットチェンジャの代用などフレキシブルに対応
省フロアスペースながら長尺部品加工に対応可能な大きなX軸ストローク
