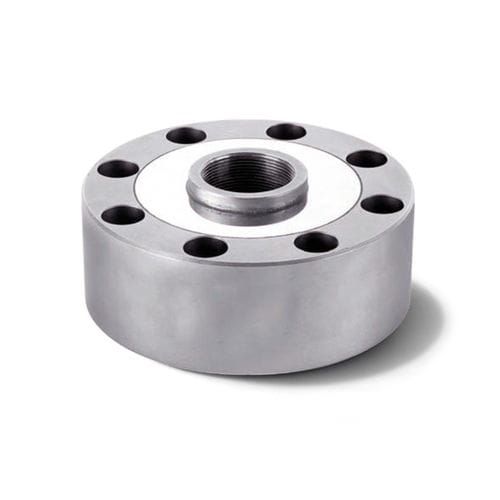

圧縮ロードセル KMC100

パンケーキ型歪みゲージアナログ

コンパクトな全高と、大荷重に対応する高精度 KMC100シリーズは、50 kN～300 kNの圧縮荷重に対応するパンケーキ型ロードセルです。 直径105～141 mm、全高37 mmおよび57 mmの3つのバージョンが用意されています。高い定格荷重にもかかわらず全高は低く抑えられており、機械やシステムへの組み込みが容易です。 荷重はメートルねじを介して中心から加えるもので、ねじサイズは選択した測定範囲によって異なります。50 kN用はM16、100 kNおよび200 kN用はM32、300 kN用はM40です。 ニッケルメッキ鋼製の測定素子は耐食性を備え、フル・ホイートストン式ひずみゲージブリッジを搭載しています。直線性、ヒステリシス、再現性は、いずれもフルスケールの±0.03%です。各KMC100には、測定結果の精度を証明する試験報告書が付属しています。 シールド付きの6 m接続ケーブルにより、長距離でも信頼性の高い信号伝送が保証されます。 保護等級IP66を備えたKMC100は、粉塵や水噴射から確実に保護されています。代表的な用途には、プレス機、試験装置、車両用はかり、大型タンク用はかり、および高い圧縮力を伴うその他の産業用測定作業が含まれます。 多くの標準的なパンケーキ型ロードセルと比較して、KMC100は、高精度、コンパクトな設計、そして複数の筐体サイズで実現された堅牢な構造を兼ね備えている点が際立っています。
