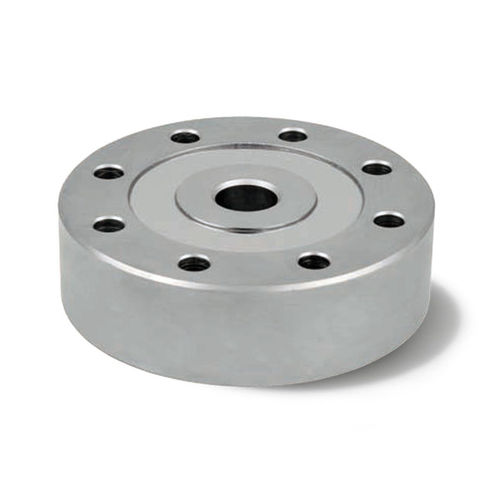

圧縮ロードセル KMC180

パンケーキ型歪みゲージアナログ

コンパクトな全高と広い支持面により、最大300 kNの圧縮力に対応 KMC180シリーズの力変換器は、パンケーキ型ロードセルであり、「パンケーキ」または「圧縮ディスク」とも呼ばれます。 最大300 kNの圧縮力に対応するように設計されており、均一な力分布を保証する広い支持面を備えています。 全高53 mmのKMC180は、高い定格荷重にもかかわらず比較的コンパクトなサイズを維持しており、通常ははるかに高さのあるこの荷重クラスの多くの標準的なソリューションに比べて優位性があります。 力は中央の貫通穴を介して加えられ、直径 30 mm の力伝達ボルトに適しています。 ニッケルメッキ鋼製の測定素子は耐腐食性を備え、フル・ホイートストン式ひずみゲージブリッジが搭載されています。直線性、ヒステリシス、再現性は、いずれもフルスケールの ±0.03% です。 KMC180には、測定結果の精度を確認する試験報告書が標準で付属しています。 保護等級IP66のKMC180は、粉塵や水噴射から確実に保護されています。代表的な用途としては、プレス機、試験装置、車両用はかり、大型タンク用はかり、および高い圧縮力を伴うその他の産業用測定作業が挙げられます。 多くの標準的なパンケーキ型ロードセルと比較して、KMC180は、堅牢な構造、広い支持面、高精度、および薄型設計を兼ね備えている点が際立っています。 量産においては、取り付けや荷重導入のための穴径の変更、取り付け穴用の追加の座ぐり、カスタマイズされたケーブル、あるいは各種コネクタオプションなど、お客様のご要望に応じた追加の仕様変更が可能です。
