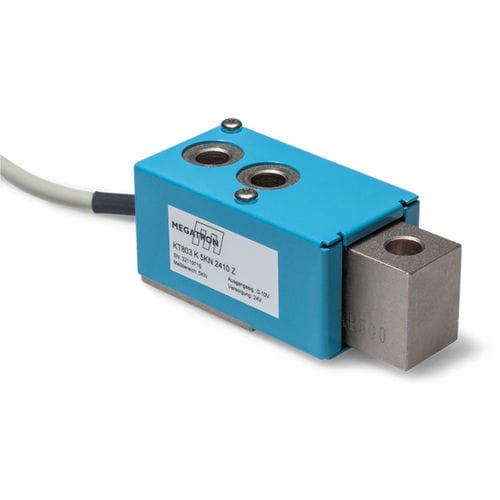

剪断梁ロードセル KT803

デュアルビーム歪みゲージアナログ

デジタルアンプを内蔵し、測定体がスチール製の2 kNおよび5 kN用曲げビーム式ロードセル ひずみゲージ方式 出力信号：0～10 V または 4～20 mA M8ネジによる荷重導入 ニッケルメッキ鋼製測定体 高い定格荷重にもかかわらずコンパクトな設計 保護等級 IP40 コンパクト設計ながら高荷重に対応する力センサー KT803シリーズは、定格荷重2 kNおよび5 kNに対応するように設計されています。ニッケルメッキ鋼製測定体は曲げビーム原理に基づいて動作し、フルブリッジ・ホイートストン式ひずみゲージ回路を採用することで、引張力および圧縮力を高精度に測定します。 センサーは2本のネジで剛性のある構造体に固定されますが、力の加力はM8ネジ穴を介して行われます。これにより、取り付け力が測定に影響を与えるのを防ぎ、クリーンな力の導入を保証します。 内蔵のデジタル増幅回路により、直接利用可能な出力信号（0～10 Vまたは4～20 mA）が得られます。 堅牢なスチール構造により、KT803は大きな力を確実に測定する必要がある産業用途に適しています。代表的な用途としては、接合・組立工程、試験台、および機械の機械的動作の監視などが挙げられます。 仕様 定格荷重：2 kN または 5 kN 出力信号：0～10 V または 4～20 mA 荷重方向：引張または圧縮 量産においては、取り付けおよび荷重伝達用の穴径の変更、あるいはケーブルやコネクタの事前組み付けなど、お客様のご要望に応じた追加のカスタマイズが可能です。
