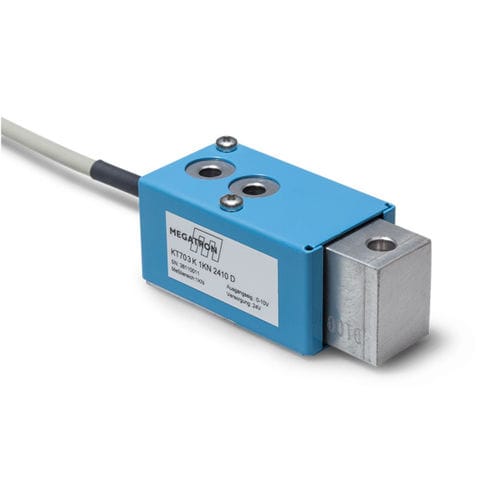

剪断梁ロードセル KT703

ビーム型歪みゲージアナログ

デジタルアンプを内蔵し、アルミニウム製測定体を採用したコンパクトな曲げビーム型ロードセル（200 N、500 N、1 kN対応） ひずみゲージ方式 出力信号：0～10 V または 4～20 mA 理論分解能 14 ビット M5 ネジによる荷重加圧 アルミニウム製測定部、塗装済みスチール製ハウジング 保護等級 IP40 デジタル信号処理による高精度な信号出力 KT703 シリーズは、ベンディングビーム構造のアルミニウム製測定部と内蔵デジタルアンプを組み合わせたものです。 これにより、0～10 Vまたは4～20 mAの直接利用可能な出力信号が得られ、ユーザーは追加のアンプを必要とせずにセンサーを制御システムに直接接続できます。デジタル信号処理により、本センサーは14ビットの理論分解能を達成し、特に高い信号品質を実現しています。 センサーは2本のネジで剛性のある構造体に固定されますが、力の加力はM5ネジ穴を介して行われます。これにより、取り付け時の力が測定から分離され、正確な力の加力が可能になります。 KT703は、最大1 kNまでの引張力および圧縮力の測定用に設計されています。 堅牢な設計と高精度なフルブリッジ式ひずみゲージ回路により、接合・組立工程における正確な力測定や、機械・システムの動作シーケンスの監視に適しています。 仕様 定格荷重：200 N、500 N、または1 kN 出力信号：0～10 V または 4～20 mA 力の方向：引張または圧縮 量産においては、取り付けおよび力加用の穴径の変更、ケーブルやコネクタの事前組み付け、測定範囲の調整など、お客様のご要望に応じた追加のカスタマイズが可能です。
