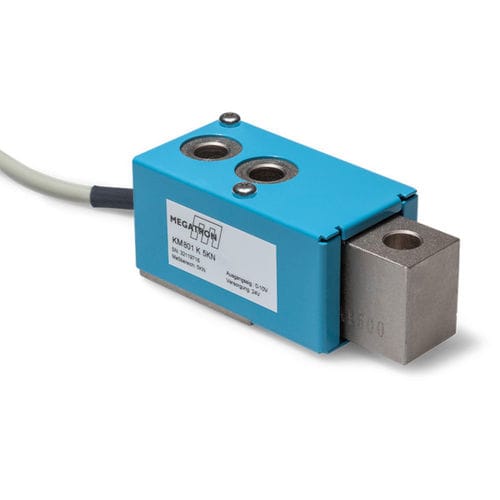

剪断梁ロードセル KM801

デュアルビーム歪みゲージ計量

2 kNおよび5 kN対応、スチール製測定体を備えた堅牢な曲げビーム式ロードセル フルホイートストンブリッジ方式のひずみゲージ技術 M8ネジによる荷重導入 ニッケルメッキ鋼製測定体 非常にコンパクトな設計で設置が容易 保護等級 IP40 高引張力および高圧縮力の精密測定 KM801シリーズは、2 kNおよび5 kNの力を測定するための曲げビーム式ロードセルです。ニッケルメッキ鋼製測定体は、ダブル曲げビームの原理に基づいて動作し、フルブリッジ・ホイートストン式ひずみゲージ回路を搭載しています。この実績ある技術により、高精度で再現性の高い測定結果が保証されます。 この設計の特筆すべき特徴は、取り付けと荷重導入が分離されている点です。センサーは2本のネジを用いて剛性のある構造体に固定されますが、荷重はM8ネジ穴を介して加えられます。これにより、取り付け時の力が実際の測定から切り離され、精度が向上します。同時に、コンパクトな設計により、様々な用途への組み込みが容易です。 堅牢なスチール製測定本体により、KM801は、高荷重を確実に測定する必要がある産業用途に特に適しています。代表的な用途としては、接合・組立工程、試験台、および機械や設備における機械的動作の監視などが挙げられます。 オプション 定格荷重：2 kN または 5 kN 付属品：アナログ出力信号（例：0～10 V、4～20 mA）用 IMA2 DMS 力測定アンプ 量産においては、ケーブルやコネクタの事前組み付け、取り付けや荷重加用のための穴径の変更、6線式バージョンなど、お客様のご要望に応じた追加のカスタマイズが可能です。
