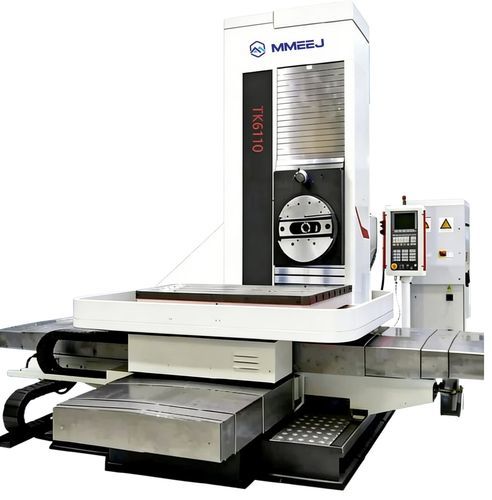

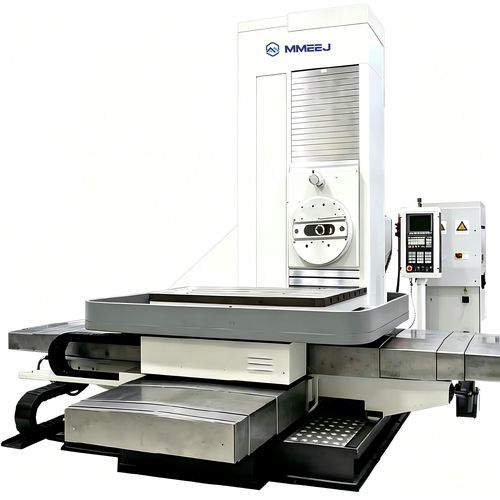

CNCボーリング機 TK 61 series

横型テーブルタイプ4軸

説明
TK 61シリーズのフルCNC制御ボーリングマシン（モデル：TK6110 A/B、TK6130 A/B）。主軸駆動はAC可変速モーターを採用し、高低レンジでの無段階速度調整、主軸の位置指示およびブレーキ機能を備えます。主要な送り軸はそれぞれ独立したACサーボモーターによりボールねじ伝達で駆動されます。主要構造部は高級CNC工作機械のアーキテクチャに基づき設計され、将来的な機能拡張に対応します。

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): 高電圧開閉装置、ポンプ・バルブ、石油機械、化学機械。
• Model B (Without Fixed Facing Head): 建設機械、自動車部品、航空宇宙、金型・プレス金型、電動機。

Tabular specifications (per model)
単位 | TK6110 A | TK6110 B | TK6130 A | TK6130 B
ボーリングスピンドル径 (mm) | 110 | 110 | 130 | 130
スピンドルテーパー | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
スピンドル回転数 (r/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Facing Head径 (mm) | 670 | - | 800 | -
Facing Head回転数 (r/min) | 7-165 | - | 5-125 | -
テーブル寸法 (W × L) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
テーブル最大荷重 (kg) | 5000 | 5000 | 8000 | 8000
テーブル横送り X (mm) | 1800 | 1800 | 2200 | 2200
スピンドル垂直移動 Y (mm) | 1600 | 1600 | 2000 | 2000
テーブル縦送り Z (mm) | 1400 | 1400 | 2000 | 2000
スピンドル軸方向移動 W (mm) | 600 | 500 | 800 | 600
Facing Headスライド移動 U (mm) | 200 | - | 300 | -
送り範囲 X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
送り範囲 W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
送り範囲 U (mm/min) | 1-500 | - | 1-500 | -
B (r/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
位置決め精度 X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
位置決め精度 W (mm) | 0.025 | 0.025 | 0.025 | 0.025
位置決め精度 U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

特長 / 技術仕様

• ボーリングスピンドル径 (mm)：TK6110 A = 110；TK6110 B = 110；TK6130 A = 130；TK6130 B = 130。
• スピンドルテーパー：全モデル BT50/P50T-I。
• スピンドル回転数 (r/min)：全モデル 10-1500。
• Facing Head径 (mm)：TK6110 A = 670；TK6110 B = -；TK6130 A = 800；TK6130 B = -。
• Facing Head回転数 (r/min)：TK6110 A = 7-165；TK6110 B = -；TK6130 A = 5-125；TK6130 B = -。
• テーブル寸法 (mm)：TK6110 A = 1250x1400；TK6110 B = 1250x1400；TK6130 A = 1400x1600；TK6130 B = 1400x1600。
• テーブル許容荷重 (kg)：TK6110 A/B = 5000；TK6130 A/B = 8000。
• テーブル横送り X (mm)：TK6110 A/B = 1800；TK6130 A/B = 2200。
• スピンドル垂直移動 Y (mm)：TK6110 A/B = 1600；TK6130 A/B = 2000。
• テーブル縦送り Z (mm)：TK6110 A/B = 1400；TK6130 A/B = 2000。
• スピンドル軸方向移動 W (mm)：TK6110 A = 600；TK6110 B = 500；TK6130 A = 800；TK6130 B = 600。
• Facing Headスライド移動 U (mm)：TK6110 A = 200；TK6110 B = -；TK6130 A = 300；TK6130 B = -。
• 送り範囲 X/Y/Z (mm/min)：TK6110 A/B = 2.5-5000；TK6130 A/B = 2.5-10000。
• 送り範囲 W (mm/min)：全モデル = 2.5-3000。
• 送り範囲 U (mm/min)：TK6110 A = 1-500；TK6110 B = -；TK6130 A = 1-500；TK6130 B = -。
• B (r/min)：全モデル 0.003-1。
• 位置決め精度 X/Y/Z (mm)：TK6110 A/B = 0.018；TK6130 A/B = 0.02。
• 位置決め精度 W (mm)：全モデル 0.025。
• 位置決め精度 U (mm)：TK6110 A = 0.025；TK6110 B = -；TK6130 A = 0.025；TK6130 B = -。
• 追加技術注記：本機はAC可変速主軸、主要軸にボールねじ伝達を備えた独立ACサーボモーター、FAGOR製リニアエンコーダ（スペイン）によるクローズドループ制御、および4軸同時補間を含む高度な機能をサポートする主流の輸入CNCコントローラを採用しています。
