CNCボーリング フライス盤 TK69 series

横型地面用回転テーブル

概要

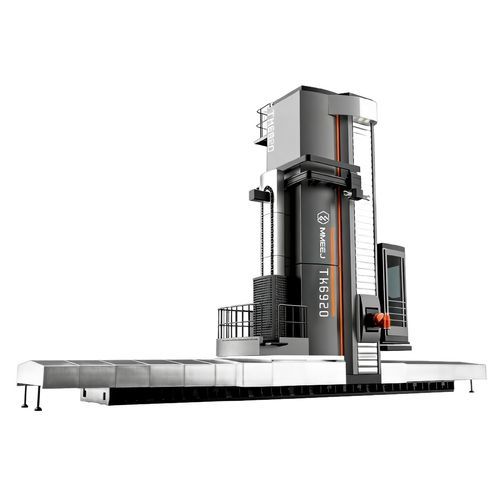

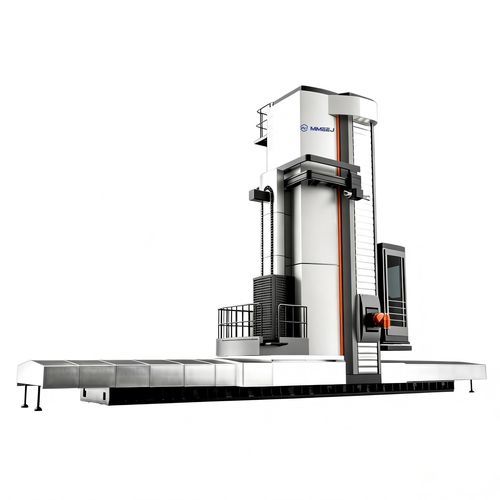

• シリーズ69 CNC 床置きボーリング盤（TK69シリーズ）。大型ワーク向け、フライス／ボーリングの複合加工に対応。
• ガイド種類：ローラ－スライドハイブリッド、輸入高速ローラリニアガイド、マルチポンプ式閉鎖型油圧支持（構造バリエーションあり）。
• CNC回転テーブル：積載容量20 t～200 t、テーブル寸法2 m × 2 m～5 m × 10 m、任意インデックスおよび同時多軸連動をサポート。
• ツールマガジン容量や主軸径は用途に応じて選択可能（機種に依存）。

技術データ
技術データ：
Item | 単位 | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
ツールマガジン容量（必要に応じ選択） | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
ボーリング主軸径 | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
主軸モーター出力 | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
フライス主軸ヘッド寸法 | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
ボーリング主軸テーパー穴 | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
ラム断面寸法 | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
ラム早送り速度（W） | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
ボーリング主軸早送り速度（Z） | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
コラム早送り速度（X） | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
主軸箱早送り速度（Y） | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
主軸トルク | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
主軸回転数 | r/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
ラムストローク（Z） | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
ボーリング主軸ストローク（W） | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
コラム移動量（X） | mm | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能） | 8000（1 m単位で延長可能）
主軸箱ストローク（Y） | mm | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能） | 4000（0.5 m単位で増加可能）
ラム送り（W） | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
ボーリング軸送り（Z） | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
コラム送り（X） | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
主軸箱送り（Y） | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

特長 / 技術仕様

• シリーズ：TK69シリーズ（シリーズ69 CNC床置きボーリング盤）。
• ガイド種類：ローラースライドハイブリッド、輸入高速ローラリニアガイド、マルチポンプ式閉鎖型油圧支持（構造バリエーションあり）。
• CNC制御：Siemens CNC system。
• 回転テーブル：積載容量20 t～200 t、テーブル寸法2 m × 2 m～5 m × 10 m、任意インデックスおよび同時多軸連動をサポート。
• 工具マガジン容量：選択可能、一般的に40–120本（機種による；該当しない列は '/' 表示）。
• ボーリング主軸径（機種別）：TK6913/TH6913 約130 mm；TK6916/TH6916 約160 mm；TK6920系約200 mm。
• 主軸モーター出力（例）：22/30 kW（機種による）、大型機では71 kWおよび100 kWまで。
• フライス主軸ヘッド寸法（例）：220 mm、280 mm、340 mm（機種により異なる）。
• 主軸テーパー：7:24 ISO（標準）および機種別の指定テーパー。
• ラム断面サイズ：通常480×480 mm；大型バリアントは530×530 mm。
• 移動およびストローク範囲：ラムストローク（Z）1200 mm；ボーリング主軸ストローク（W）1200 mm；コラム移動（X）標準8000 mm（1 m単位で延長可能）；主軸箱ストローク（Y）4000 mm（0.5 m単位で増加可能）。
• 早送り速度：ラム/Z主軸 最大10000 mm/min（機種により8000 mm/minのものあり）；コラム/主軸箱 最大15000 mm/min（機種により12000 mm/minのものあり）。
• 送り範囲：ラムおよびボーリング軸 0.1–4000 mm/min；コラムおよび主軸箱 0.1–6000 mm/min。
• 主軸性能：トルク最大約12500 N·m（機種依存）；主軸回転数 1.6–1200/2000 r/min（機種依存）。
