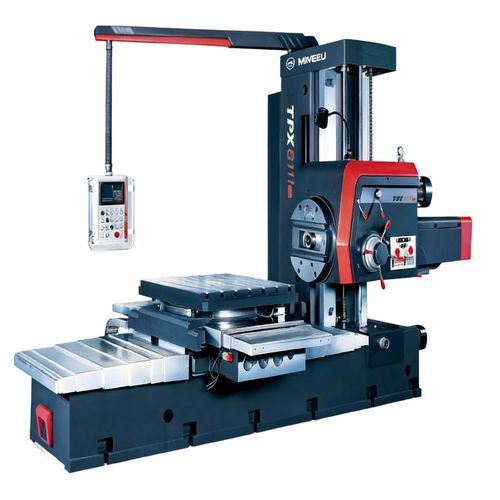

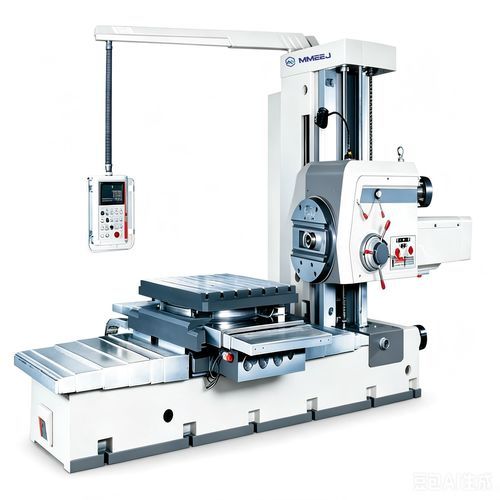

CNCボーリング フライス盤 TPX Series

横型地面用テーブルタイプ

Overview
TPX Seriesは、荒加工および仕上げのボーリング用途、大型・ボックスタイプ部品のフライス加工に対応する横型フライス・ボーリング機です。内径加工、円筒旋削、溝加工などの重切削と高精度加工に適しています。

設計と精度
4×90°の光学式ポジショニング装置を備え、大物ワークの精密な割出しが可能です。座標管理用の精密デジタル表示器（DRO）により位置精度を確保します。X/Y/Z軸の線形読み取り精度は通常0.005 mm、B軸の読み取り精度は該当モデルで0.001 mmです。

技術仕様（概要）

• シリーズ名：TPX Series（TPX6111B、TPX6111B/2、TPX6111B/3、TPX6113、TPX6113/2、T(P)X6211、T(P)X6213、T(P)X6511×2、T(P)X6513×2 等）。
• 主軸径：モデルにより110 mmまたは130 mmが主流。主軸テーパー：Morse No.6またはMetric 80 (ISO 7:24 No50)。
• 主軸トルク：一般に1225 N·m、 大型モデルでは最大3136 N·m；最大軸方向推力は最大31,360 N。
• 主軸回転数範囲：8–1000 r/min または 4–800 r/min；速度段数はモデルによる（通常18〜24段）。
• 主軸モータ出力：7.5 kW（小型）または15 kW（大型）が一般。
• フェーシングプレート：直径600–750 mm、トルク最大4,900 N·m、回転数範囲4–200 r/minまたは2.5–125 r/min。
• 作業テーブル：サイズはモデルにより異なる（例：1100×960 mm〜1800×1600 mm）；最大荷重は5,000 kg〜10,000 kg。T溝サイズ・本数はモデル依存。
• 送り量：X最大2000 mm（要求により延長可）；Y最大1800 mm；Z最大2000 mm（大型モデル）；W/U軸や複数構成あり。
• 送り・快速移動：快速移動は通常X/Y/Z/W = 2,500 mm/min；主軸1回転当たりの送りは軸とモデルにより約0.01–8 mm/rev。
• 線形読み取り精度：0.005 mm（X/Y/Z）；B軸は0.001 mm（該当モデル）。

用途
内径加工、円筒旋削、面削り、溝切りなどが主な用途で、大型ワーク（ハウジング、ギアケース、大径軸、ボックスタイプ部品等）の加工に適しています。高荷重に対応し、多面加工のための精密な割出しを実現します。

オプションとカスタマイズ

• 作業テーブル寸法やT溝仕様は要望に応じてカスタマイズ可能。
• X/Y/Z延長、二重構成（W1/W2、U1/U2）、主軸テーパーの特注などモデル別オプションあり。
• 制御・計測オプション：DRO構成、光学式割出し等の工場オプションで生産要件に対応。

発注情報
見積り依頼時は、ワーク寸法、材質、最大重量、希望する主軸テーパー、精度要件を明記してください。適切なモデルと構成についてサプライヤーにご相談ください。
