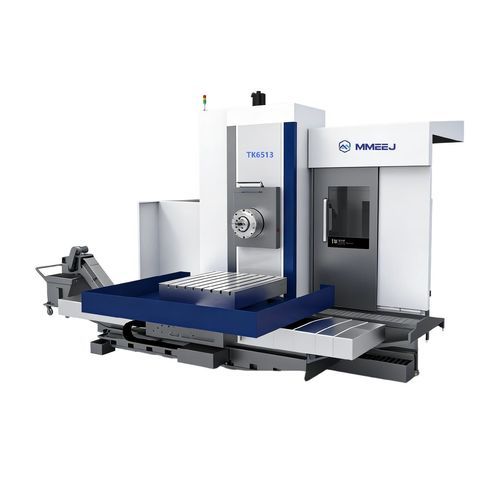

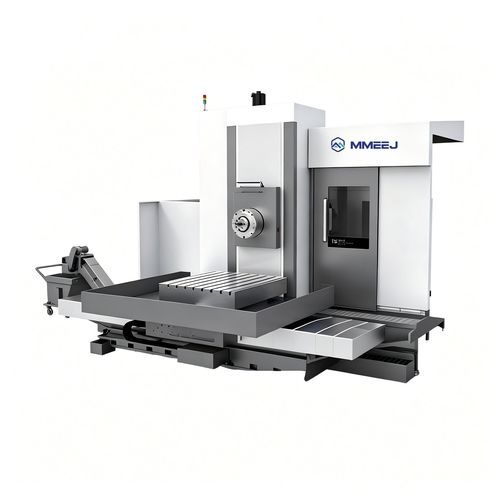

CNCボーリング機 TK65 series横型コラム型テーブルタイプ
お気に入りに追加する
商品比較に追加する
特徴
- コマンドの種類
- CNC
- 主軸オリエンテーション
- 横型
- 構造
- コラム型, テーブルタイプ
- 軸数
- 3軸
- その他の特徴
- フライス加工
- X軸移動距離
2,000 mm, 2,500 mm, 3,000 mm, 3,500 mm, 4,000 mm
(78.74 in, 98.43 in, 118.11 in, 137.8 in, 157.48 in)- Y軸移動距離
1,500 mm, 1,600 mm, 2,000 mm, 2,500 mm, 3,000 mm
(59.06 in, 62.99 in, 78.74 in, 98.43 in, 118.11 in)- Z軸移動距離
1,200 mm, 1,600 mm, 2,000 mm
(47.24 in, 62.99 in, 78.74 in)- -Not Tr-
550 mm, 800 mm, 1,000 mm
(22 in, 31 in, 39 in)- -Not Tr-
110 mm, 120 mm, 130 mm, 160 mm
(4 in, 5 in, 5 in, 6 in)- 出力
最少: 19.5 kW
(26.51261 hp)最大: 49.2 kW
(66.89336 hp)
詳細
概要
本機はT型ベッド、単柱、側方サスペンション方式の主軸ヘッドを採用しています。作業台とスライドキャリッジは横方向ベッド案内（X軸）上を移動し、コラムはスライドキャリッジに固定され縦方向ベッド案内（Z軸）上を移動します。ヘッドは垂直コラム案内（Y軸）上を移動します。CNC作業台は360°回転（B軸）を備え、主軸（ボーリング軸）はフライス軸（W軸）内で移動します。X・Y・Z軸の案内は一体鋼製で焼入れ・仕上げ加工により約HRC60を実現しています。前面案内はPTFEシート、側面はローラーガイドを採用し低摩擦かつ安定した精度を確保します。作業台の円形案内は鋳鉄‑PTFEの組合せで、輸入スラストベアリングが軸方向荷重を負担します。ダブルウォーム機構によりバックラッシュを排除し、安定した動作と高い位置決め精度を提供します。大型ワークの重切削・ボーリング・フライス加工に適しています。
主要仕様（代表モデル）
主な特長 / 技術仕様
本機はT型ベッド、単柱、側方サスペンション方式の主軸ヘッドを採用しています。作業台とスライドキャリッジは横方向ベッド案内（X軸）上を移動し、コラムはスライドキャリッジに固定され縦方向ベッド案内（Z軸）上を移動します。ヘッドは垂直コラム案内（Y軸）上を移動します。CNC作業台は360°回転（B軸）を備え、主軸（ボーリング軸）はフライス軸（W軸）内で移動します。X・Y・Z軸の案内は一体鋼製で焼入れ・仕上げ加工により約HRC60を実現しています。前面案内はPTFEシート、側面はローラーガイドを採用し低摩擦かつ安定した精度を確保します。作業台の円形案内は鋳鉄‑PTFEの組合せで、輸入スラストベアリングが軸方向荷重を負担します。ダブルウォーム機構によりバックラッシュを排除し、安定した動作と高い位置決め精度を提供します。大型ワークの重切削・ボーリング・フライス加工に適しています。
主要仕様（代表モデル）
- シリーズ/モデル：TK(H)65シリーズ — 例：TK(H)6511B / TK(H)P6511B / TK(H)6513 / TK(H)P6513 / TK(H)6516 / TK(H)P6516
- 作業台寸法（mm）：例 1000×1250、1250×1400、1400×1600、1600×1800、2000×2000、2000×2500、2500×3000
- 最大許容積載量：モデルにより5〜30 t（例：5 t、10 t、最大30 t）
- 主軸径：φ110〜φ160 mm（モデル依存）
- フェーシングヘッド径（該当モデル）：最大 φ900 mm
- 主軸回転数：10〜2500 rpm（モデル依存）
- 工具テーパ：JT50 / BT50
- 主電動機出力：例 最高 41/49.2 kW
- 最大主軸トルク：大型モデルで最大 3300/4000 Nm
- 軸ストローク（例）：X 最大 4000 mm、Y 最大 3000 mm、Z 最大 2000 mm、W 最大 1000 mm、U（該当時）最大 330 mm
- 送り速度・早送り：モデル依存（典型的な早送り X/Y/Z 10 m/min、W 早送り 最大 24 m/min の場合あり）
- 位置決め精度（規格 JB/T4373.1-2019）：X/Y/Z 典型 0.015〜0.028 mm、繰返し精度 X/Y/Z 0.01〜0.013 mm、W 繰返し 0.014〜0.016 mm
- CNC制御：SIEMENS 828D
主な特長 / 技術仕様
- レイアウト：T型ベッド、単柱、側方サスペンションのヘッド
- 作業台：360°回転（B軸）
- 主軸/ボーリング軸：フライス軸（W軸）内で可動
- 案内：X・Y・Zに一体鋼製ガイド、焼入れ後約HRC60
- 低摩擦構成：前面PTFEシート＋側面ローラーガイドで安定精度を実現
- 作業台円形案内：鋳鉄/PTFEの組合せ、輸入スラストベアリング装備
- バックラッシュ除去：ダブルウォーム機構
- 工具テーパ：JT50 / BT50
- CNC制御：SIEMENS 828D
- TK65シリーズは複数のモデルバリエーションがあり、作業台サイズ、積載、出力、ストロークが異なる大物加工向け構成を提供
