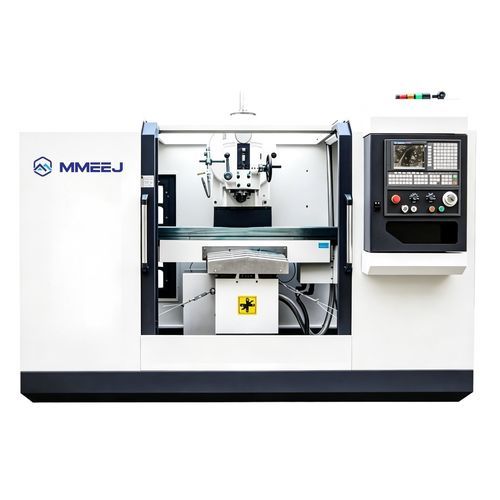

3軸フライス盤 XK50 series縦型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- X軸移動距離
880 mm, 900 mm
(34.65 in, 35.43 in)- Y軸移動距離
300 mm, 310 mm
(11.81 in, 12.2 in)- Z軸移動距離
350 mm, 365 mm
(13.78 in, 14.37 in)- 回転速度
最少: 30 rpm
(188 rad.min-1)最大: 1,500 rpm
(9,425 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- テーブル回転(C軸)
最少: -45 °
最大: 45 °
- X軸の移動速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- Y軸の移動速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- Z軸の移動速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- 位置決め精度
0.025 mm, 0.05 mm
(0.00098 in, 0.00197 in)- 繰返し精度
0.015 mm, 0.025 mm
(0.00059 in, 0.00098 in)- 総重量
3,250 kg, 4,320 kg
(7,165.02 lb, 9,523.97 lb)- 全長
2,272 mm, 2,556 mm
(89.4 in, 100.6 in)- 全幅
1,825 mm, 2,160 mm
(71.9 in, 85 in)- 全高
2,094 mm, 2,400 mm
(82.4 in, 94.5 in)
詳細
簡潔な説明
オプション構成
技術仕様
主な特徴 / 仕様
- 標準構成：Guangtai 130 システム
- 三軸CNC、主軸は手動伝達
- 電子式オイルポンプ
- 三軸硬化直線ガイド
オプション構成
- 制御システム：GSK、KND
- CNC分割ヘッド
- トップテールストック（上芯押し）
- 空気式ブローチ装置
- 全面保護用板金カバー
技術仕様

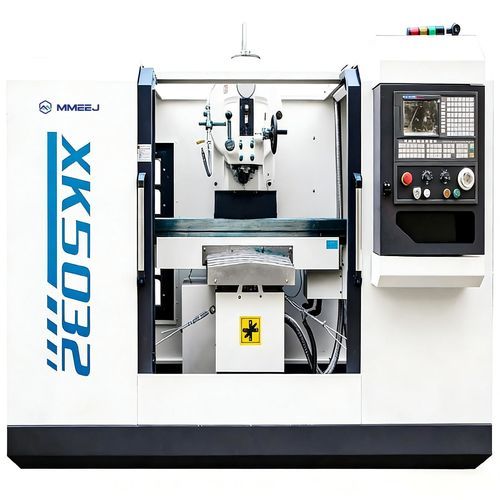

- XK5032 — テーブル寸法：1500×320 mm；テーブル移動量（X×Y×Z）：900×310×350 mm；T溝：3-14-70 mm；主軸テーパー：ISO50（7:24）；テーブル回転角（オプション）：±45°；主軸端面〜テーブル上面距離：30〜380 mm；ベッド案内〜主軸中心線距離：350 mm；主軸回転数範囲：30〜1500 rpm；早送り（X/Y/Z）：6000/6000/3000 mm/min；位置決め精度：0.025 mm/300 mm；繰り返し位置決め精度：0.015 mm/300 mm；主軸モーター出力：7.5 kW；冷却ポンプ出力：0.125 kW；外形寸法：2272×1825×2094 mm；重量：3250 kg
- XK5040 — テーブル寸法：1700×400 mm；テーブル移動量（X×Y×Z）：880×300×365 mm；T溝：3-18-90 mm；主軸テーパー：ISO50（7:24）；テーブル回転角（オプション）：±45°；主軸端面〜テーブル上面距離：45〜410 mm；ベッド案内〜主軸中心線距離：450 mm；主軸回転数範囲：30〜1500 rpm；早送り（X/Y/Z）：3000/3000/1500 mm/min；位置決め精度：0.05 mm/300 mm；繰り返し位置決め精度：0.025 mm/300 mm；主軸モーター出力：11 kW；冷却ポンプ出力：0.125 kW；外形寸法：2556×2160×2400 mm；重量：4320 kg
主な特徴 / 仕様
- 重負荷部品の加工に適した3軸垂直CNCフライスセンター
- 高剛性で工具互換性の高いISO50主軸テーパー
- Guangtai、GSK、KNDの制御システムに対応
- インデックス加工や角度加工向けの回転テーブルやCNC分割ヘッドをオプションで用意
- 産業用途に適した板金カバーと電子式給油装置
