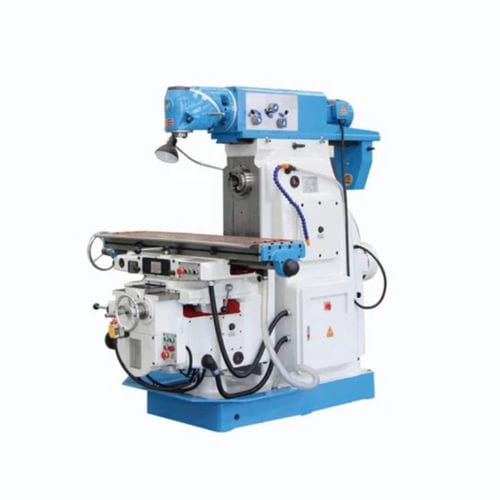

3軸フライス盤 XA62 series
汎用産業用高剛性

お気に入りに追加する

商品比較に追加する

特徴

軸の数

3軸

主軸オリエンテーション

汎用

応用

産業用

その他の特徴

高剛性

X軸移動距離

680 mm, 700 mm, 880 mm, 900 mm, 1,100 mm
(26.77 in, 27.56 in, 34.65 in, 35.43 in, 43.31 in)

Y軸移動距離

240 mm, 255 mm, 300 mm, 315 mm
(9.45 in, 10.04 in, 11.81 in, 12.4 in)

Z軸移動距離

360 mm, 380 mm
(14.17 in, 14.96 in)

出力

7.5 kW, 11 kW
(10.2 hp, 14.96 hp)

回転速度

最少: 30 rpm
(188.496 rad.min-1)

最大: 1,600 rpm
(10,053.096 rad.min-1)

概要
XA62シリーズは、2段式の回転ヘッドを備えたユニバーサルフライス盤です。主軸は垂直・水平双方で360°回転し、任意角度でのフライス加工を可能にするテレスコピックスリーブを備えています。垂直/水平の切替はヘッド交換不要でワンクリックで行え、3段式に比べて剛性に優れます。

主要仕様

モデルシリーズ：XA62（バリアント：XA6232、XA6240）
主軸テーパー：ISO（7:24） — XA6232：V: ISO40 / H: ISO50；XA6240：V: ISO40/ISO50 / H: ISO50
主軸回転数範囲：垂直 35–1600 rpm；水平 30–1500 rpm
速度段数：垂直 11段；水平 18段
主軸モータ出力：XA6232 = 7.5 kW；XA6240 = 11 kW
作業台寸法：XA6232 = 1320×320 mm（オプション 1600×320）；XA6240 = 1700×400 mm（オプション 2000×400）
作業台T溝：XA6232 = 3-18-70；XA6240 = 3-18-90
テーブル最大積載量：XA6232 = 300 kg；XA6240 = 500 kg
送り量（手動／操作）: X - XA6232 700/680 mm（900 オプション）、XA6240 900/880 mm（1100 オプション）；Y - XA6232 255/240 mm、XA6240 315/300 mm；Z - 両機種 380/360 mm
切削送り速度：X/Y 23.5–1180 mm/min；Z 8–394 mm/min
早送り速度：X/Y 2300 mm/min；Z 770 mm/min
作業台最大傾斜角：±45°；主軸センター〜テーブル距離：XA6232 30–350 mm；XA6240 30–410 mm
外形寸法（W×D×H）：XA6232 2294×1770×1665 mm；XA6240 2560×2130×1800 mm
機械質量（約）：XA6232 ≈ 2650 kg；XA6240 ≈ 3850 kg
