3軸フライス盤 XA50 series

縦型

概要

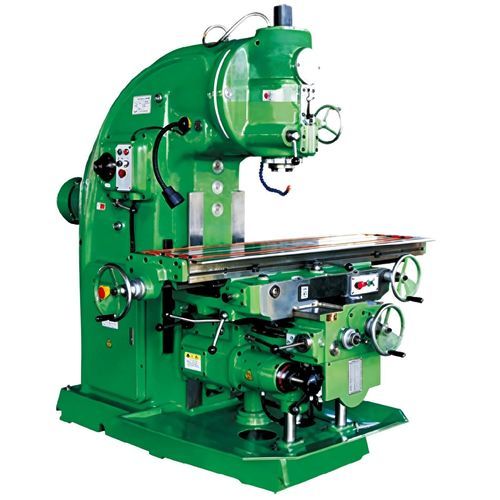

手動垂直フライス盤 XA5032 および XA5040 は、工場の一般的な金属加工に対応する機種です。垂直主軸と傾斜調整機能を備え、テーブルは手動およびオプションで自動/半自動移動が可能で、穿孔、フライス、面取り、角度加工に適しています。

構造
主要部品（ベース、機体、作業台、中間スライド、昇降スライド、スピンドルボックス）は高強度材の鋳造品で、人工エージング処理を施し、長期の寸法安定性と荷重時の変形抑制を実現しています。スピンドルおよびテーブルは高精度で強化された支持構造です。

技術仕様

• 作業台寸法 (mm): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• テーブルT溝 (本数/幅/ピッチ mm): XA5032 — 3-18-70; XA5040 — 3-18-90
• テーブル最大許容荷重: XA5032 — 500 kg; XA5040 — 800 kg
• X方向（縦送り）移動量 手動/自動 (mm): XA5032 — 700/680; XA5040 — 900/880 (1100 オプション)
• Y方向（横送り）移動量 手動/自動 (mm): XA5032 — 255/240; XA5040 — 315/300
• Z方向（昇降）移動量 手動/自動 (mm): XA5032 — 370/350; XA5040 — 385/300
• 早送り速度 (mm/min): X 2300、Y 1540、Z 770（両モデル）
• 主軸穴径 (mm): 29（両モデル）
• 主軸回転数範囲 (rpm): 30–1500（両モデル）、18段
• フライスヘッド最大傾斜角: ±45°（両モデル）
• 主軸中心–テーブル間距離 (mm): XA5032 — 60–430; XA5040 — 130–515
• 主軸モーター出力 (kW): XA5032 — 7.5; XA5040 — 11
• 外形寸法 (mm): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• 機械質量 約 (kg): XA5032 — 3200; XA5040 — 4250

用途とオプション
一般的なフライス加工、溝加工、面削り、角度加工に適しています。XA5040 は X 軸の延長ストローク（1100 mm）をオプションで選択可能です。モーター、制御、工具などの付属品やカスタム構成は要望に応じて提供可能です。互換性や据付についてはメーカーまたは販売代理店にご相談ください。
