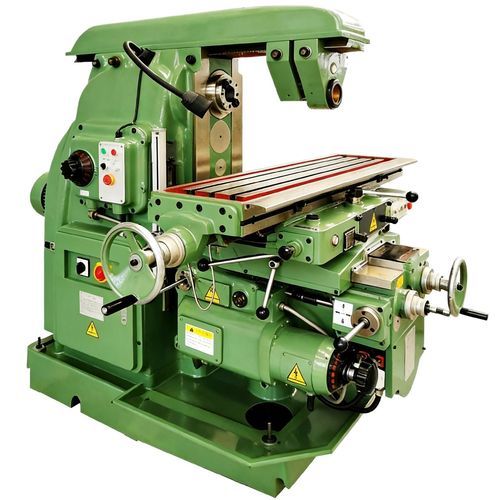

3軸フライス盤 XA61 series汎用移動式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸オリエンテーション
- 汎用
- 構造
- 移動式テーブル
- X軸移動距離
680 mm, 700 mm, 900 mm, 1,100 mm
(26.77 in, 27.56 in, 35.43 in, 43.31 in)- Y軸移動距離
240 mm, 255 mm, 300 mm, 315 mm
(9.45 in, 10.04 in, 11.81 in, 12.4 in)- Z軸移動距離
360 mm, 380 mm
(14.17 in, 14.96 in)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 回転速度
最少: 30 rpm
(188.496 rad.min-1)最大: 1,500 rpm
(9,424.778 rad.min-1)
詳細
概要
平面、溝、歯車の手動加工向けの汎用昇降テーブル式手動水平フライス盤。機械加工工場や生産部門での使用に適しています。汎用フライスヘッド、円テーブル、分割ヘッドの装着により用途を拡張できます。
主要仕様（主なパラメータ）
送り・移動量
寸法・重量
用途・付属品
平面、溝、歯車の手動加工向けの汎用昇降テーブル式手動水平フライス盤。機械加工工場や生産部門での使用に適しています。汎用フライスヘッド、円テーブル、分割ヘッドの装着により用途を拡張できます。
主要仕様（主なパラメータ）
- 機種：XA6132 および XA6140。
- 作業テーブル寸法：XA6132 = 1320×320（1600×320 オプション）；XA6140 = 1700×400（2000×400 オプション）。
- テーブルT溝（数‑幅‑ピッチ）：XA6132 = 3‑18‑70；XA6140 = 3‑18‑90。
- 作業台許容最大荷重：XA6132 = 500 kg；XA6140 = 800 kg。
- 主軸モータ出力：XA6132 = 7.5 kW；XA6140 = 11 kW。
- 主軸回転数範囲：30–1500 rpm、18段。
送り・移動量
- テーブル移動 X（縦方向）：XA6132 = 700/680 mm（900 オプション）；XA6140 = 900/880 mm（1100 オプション）。
- スライド移動 Y（横方向）：XA6132 = 255/240 mm；XA6140 = 315/300 mm。
- 昇降テーブル Z（垂直方向）：両機種 = 380/360 mm。
- 切削送り速度：X,Y = 23.5–1180 mm/min；Z = 8–394 mm/min。
- 早送り速度：X = 2300 mm/min；Y = 2300 mm/min；Z = 770 mm/min。
- テーブル最大回転角：±45°。
- 主軸中心～テーブル間距離：XA6132 = 30–350 mm；XA6140 = 30–410 mm。
寸法・重量
- 外形寸法（L×W×H）：XA6132 = 2294×1770×1665 mm；XA6140 = 2560×2130×1800 mm。
- 機械重量（約）：XA6132 = 2650 kg；XA6140 = 3850 kg。
用途・付属品
- 用途：一般的な機械工場での平面、溝、歯車の加工。
- オプション付属品：汎用フライスヘッド、円テーブル、分割ヘッドにより機能を拡張可能。
