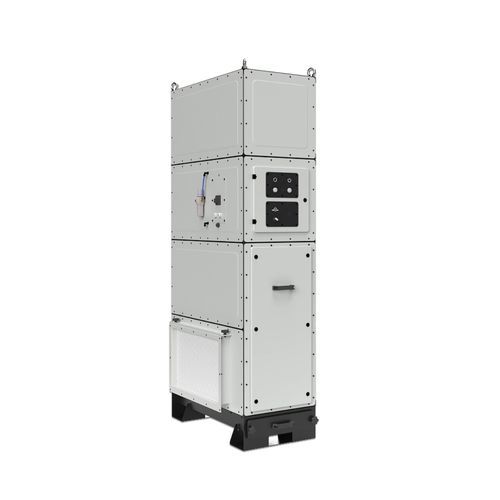

カートリッジ式ろ過システム FPMXL-02 series

フィルターカートリッジ付き溶接用煙用埃

製品概要
溶接、切断、研削で発生する乾燥粉じんの集じん・ろ過用に設計されています。FPMXL-02はシリーズ中で最小のバリアントで、小型作業台、実験室、ポイント抽出システム向けのコンパクトなソリューションです。コンパクトな設置面積でありながら、カートリッジフィルターの自動洗浄により効果的なろ過を実現します。設置スペースが限られた環境に適しています。

特長

• コンパクトな占有面積
• ポイント吸引向けに設計
• 発生源での効果的な抽出
• 安全で人間工学に配慮した取り扱い
• モジュラー設計
• カートリッジの取り扱いが簡単かつ安全

用途

• 溶接
• はんだ付け（ブレージング）
• 鉄鋼およびステンレス部品の研削
• 切断
• 研磨・ポリッシング

構造

• 鋼製フレームと板金カバー
• 垂直配置のカートリッジフィルター要素
• フィルター要素の自動洗浄システム
• 容量20 dm³のダストドロワー1個
• 合計ろ過面積最大60 m²のカートリッジフィルター要素2個

FPMXL-02 のパラメータ（表）
Category | Parameter | Air flow max | Power supply | Power | PTFE / eXtreme surface | Dust drawer | Drawing No
CORE - FPMXL-02-022 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 2.2 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105758-022C
CORE - FPMXL-02-040 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 4.0 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105723-040C
PRO - FPMXL-02-022 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 2.2 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105758-022P
PRO - FPMXL-02-040 | air flow max: 2000 m³/h | power supply: 3~400V | 50Hz | power: 4.0 kW | PTFE / eXtreme surface: 48 m² / 60 m² | dust drawer: 1 x 20 dm³ | Drawing No: 105723-040P

個別製品 / バリアント

• CORE | PRO
• FPMXL-02-022 (CORE / PRO) — 図面番号: 105758-022C (CORE), 105758-022P (PRO)
• FPMXL-02-040 (CORE / PRO) — 図面番号: 105723-040C (CORE), 105723-040P (PRO)

仕様 / 技術仕様

• 型式: FPMXL-02 (バリアント: FPMXL-02-022, FPMXL-02-040)
• 最大風量: 2000 m³/h
• 電源: 3~400V | 50Hz
• 搭載モーター出力: 2.2 kW (022) または 4.0 kW (040)
• フィルターカートリッジ面積 (PTFE / eXtreme): 48 m² / 60 m²
• ダストドロワー容量: 1 x 20 dm³
• 構造: 鋼製フレームと板金カバー；垂直配置のカートリッジ要素；自動洗浄システム
• 設計: コンパクトでモジュラー、作業台やラボでのポイント抽出向け
