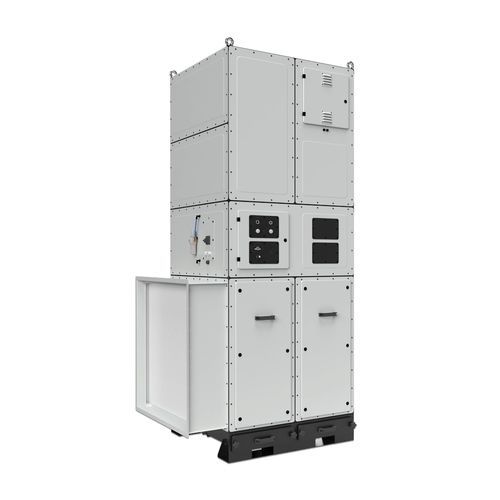

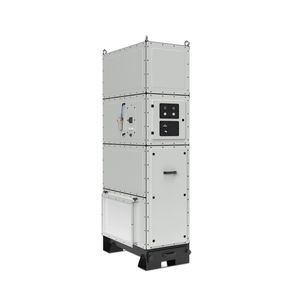

カートリッジ式ろ過システム FPMXL-04 series

微粒子用フィルターカートリッジ付き溶接用煙用

概要
FPMXL-04は中規模の集じんシステム向けに設計された中量用産業集塵機です。4本のカートリッジフィルターにより、金属加工、研削、バルク梱包などの生産工程で発生する粉じん、溶接ヒューム、微細粒子を効率的に除去します。

特長

• 発生源でのターゲット吸引
• 溶接ヒュームおよび微粉塵の効率的な除去
• 安全で人間工学に配慮したメンテナンス
• COREおよびPROのモジュラー設計
• カートリッジフィルターの簡単かつ安全な取り扱い

用途

• 溶接
• はんだ付け
• 鋼材・ステンレスの研削
• 切断
• 研磨

構造

• 高品質な板金で覆われた頑丈なスチールフレーム
• 垂直配置のカートリッジフィルター
• フィルター要素の自動クリーニングシステム
• ダストドロワー2個（構造記載では2 x 20 dm³と表示）
• 4本のカートリッジフィルター、合計ろ過面積最大120 m²

FPMXL-04 パラメータ
CORE
FPMXL-04-040 | 最大風量: 4000 m³/h | 電源: 3~400V | 50Hz | 出力: 4.0 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-040C
FPMXL-04-075 | 最大風量: 6000 m³/h | 電源: 3~400V | 50Hz | 出力: 7.5 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-075C
FPMXL-04-110 | 最大風量: 8000 m³/h | 電源: 3~400V | 50Hz | 出力: 11 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-110C
PRO
FPMXL-04-040 | 最大風量: 4000 m³/h | 電源: 3~400V | 50Hz | 出力: 4.0 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-040P
FPMXL-04-075 | 最大風量: 6000 m³/h | 電源: 3~400V | 50Hz | 出力: 7.5 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-075P
FPMXL-04-110 | 最大風量: 8000 m³/h | 電源: 3~400V | 50Hz | 出力: 11 kW | PTFE面積 / eXtreme: 96 m² / 120 m² | ダストドロワー: 2 x 20 dm³ | 図面 No: 103861-110P

技術仕様

• モデル: FPMXL-04 (CORE / PRO 変種あり)
• カートリッジフィルター数: 4 (垂直配置)
• 総ろ過面積: 最大120 m² (一部構成では96 m²)
• 最大風量: 4000 m³/h、6000 m³/h、8000 m³/h
• 出力オプション: 4.0 kW、7.5 kW、11 kW
• 電源: 3~400V | 50Hz
• フィルター要素の自動クリーニングシステム
• ダストドロワー: 2 x 20 dm³（構造記載）；一部表では2 x 20 m³と表記
• 高品質な板金で覆われた頑丈なスチールフレーム
• 主な用途: 溶接、はんだ付け、研削、切断、研磨
