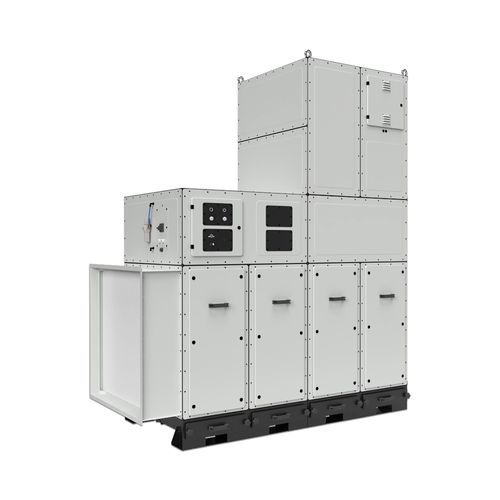

カートリッジ式ろ過システム FPMXL-08 series

溶接用煙用埃自動洗浄式

製品概要
FPMXL-08は、粉じん量の多い産業環境での連続稼働を目的としたカートリッジ式集塵装置です。8つの独立したカートリッジモジュールにより段階的なろ過が可能で、保守間隔を延長します。大規模な生産ホールや工場の中央集塵システム向けに設計されています。

特長

• モジュール式の運転を可能にする8つの独立カートリッジ
• 溶接や研削工程に適した発生源での効率的な集じん
• メンテナンス作業を考慮した安全で扱いやすい設計
• 設置・保守を容易にするモジュール設計
• 性能を維持する自動パルス洗浄システム

用途

• 溶接ヒュームの集塵
• ろう付け・はんだ作業の煙
• 鋼材およびステンレス部品の研削
• 切断作業に伴う粉じんの回収
• 研磨・仕上げ工程

構造

• 板金で覆われた堅牢な鋼製フレーム
• 省スペースな垂直設置のカートリッジフィルター
• カートリッジの自動洗浄システム（パルス方式）
• ダスト引出し4個、4 x 20 dm³（各引出し20 dm³）
• 合計ろ過面積最大240 m²の8本のカートリッジフィルター

FPMXL-08 パラメータ
ヘッダー: Model | max air flow | power supply | frequency | power | PTFE surface / eXtreme | dust drawer | drawing No
CORE
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7.5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075C
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110C
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150C
PRO
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7.5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075P
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110P
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150P

技術仕様

• 型式: FPMXL-08（COREおよびPROバリアント）
• フィルターカートリッジ数: 8独立モジュール
• 最大風量（仕様）: 6000 m³/h、8000 m³/h、12000 m³/h
• 電源: 3~400V | 50 Hz
• 出力（仕様）: 7.5 kW、11 kW、15 kW
• フィルター面積: 192 m² / 240 m²（フィルター素材に依存）
• ダスト引出し: 4 x 20 dm³（各引出し20 dm³）
• カートリッジ洗浄方式: 自動パルス洗浄
• 板金で覆われた堅牢な鋼製フレーム
• 垂直配置のカートリッジフィルター
• 図面/製品番号: 103863-075C、103863-110C、103863-150C、103863-075P、103863-110P、103863-150P
