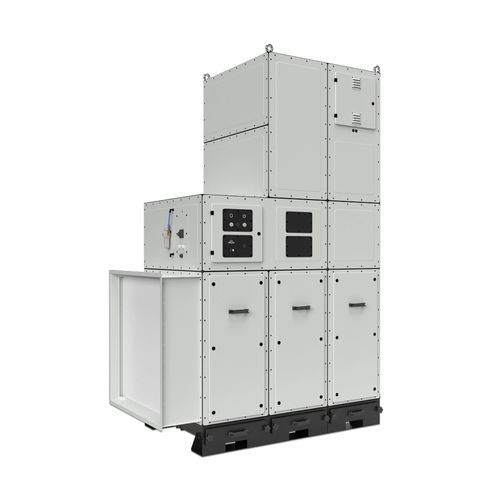

カートリッジ式ろ過システム FPMXL-06 series

吸引フィルターカートリッジ付き煙用

製品概要
FPMXL-06は、拡張生産ライン向けに設計された産業用の多点集塵・ろ過システムです。大きなろ過面積を持ち、粒子捕集性と気流効率を高めるPTFE/eXtremeメディアの選択も可能です。COREおよびPRO構成があり、自動化・監視システムへの統合に対応した連続運転向けの設計です。

特長

• 金属加工による煙や粉じんの回収に特化した設計
• 多点設置での発生源での効率的な回収
• 保守作業のための安全性と人間工学に基づくアクセス
• スケール可能なモジュラー設計
• カートリッジフィルターの安全で簡単な取り扱い・交換

用途

• 溶接煙の回収
• はんだ・ろう付けの煙対策
• 鋼・ステンレス部品の研削
• 切断作業の粉じん回収
• 研磨・仕上げ工程

構造

• 高品質の板金で被覆された堅牢な鋼製フレーム
• 垂直配置のカートリッジフィルター要素（6本）
• フィルター要素の自動洗浄システム（パルス洗浄）
• ダストドロワー3個；容量：3 x 20 dm³（各20 L）
• PTFE / eXtremeフィルターメディアのオプションにより、ろ過面積を最大180 m²まで拡張可能

FPMXL-06 のパラメータ
CORE
Model | 最大風量 | 電源 | モーター出力 | フィルター面積（標準 / eXtreme） | ダストドロワー | 図面番号
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075C
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110C
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150C
PRO
Model | 最大風量 | 電源 | モーター出力 | フィルター面積（標準 / eXtreme） | ダストドロワー | 図面番号
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075P
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110P
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150P

技術仕様

• モデル：FPMXL-06（バリエーション：-075、-110、-150；COREおよびPRO）
• 風量オプション：6000 m³/h、8000 m³/h、12000 m³/h
• 電源：3~400V、50Hz
• モーター出力：7.5 kW、11 kW、15 kW
• フィルター構成：垂直配置のカートリッジフィルター6本
• フィルター面積：144 m²（標準） / 180 m²（eXtreme/PTFEオプション）
• 自動パルス洗浄システムを含む
• ダストドロワー：3 x 20 dm³（各20 L）
• 構造：板金パネル付き鋼製フレーム
• 自動化および監視システムとの統合に適合
• 代表的な用途：溶接、ろう付け、研削、切断、研磨
