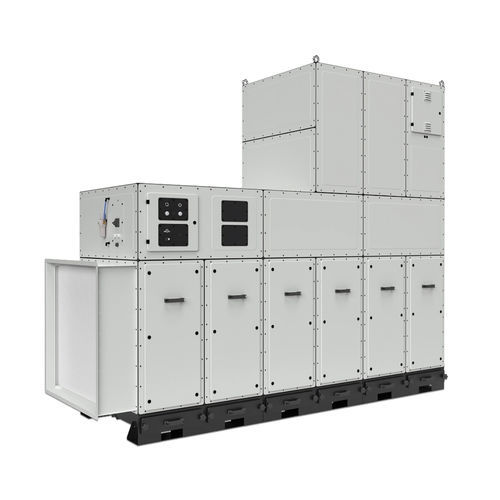

カートリッジ式ろ過システム FPMXL-12 series

フィルターカートリッジ付き溶接用煙用埃

製品概要
FPMXL-12はシリーズの最上位モデルで、カートリッジフィルターを12本備えた産業用集じん・排気システムです。製鉄所、大規模作業場、3交替運転のような大規模プラントで発生する大量の汚染空気の処理を目的に設計されています。広いろ過面積とモジュール式の拡張性を備えています。

特長

• 発生源での狙い撃ち捕集
• 高い排気能力
• 安全で人間工学に基づく操作性
• モジュラー設計（CORE/PRO）
• 自動クリーニングによるカートリッジの安全で簡便な取り扱い

用途

• 溶接による煙
• ろう付け・はんだ付け
• 鋼およびステンレス部品の研削
• 切断作業
• 研磨・仕上げ

構造

• 高品質の板金で覆われた頑強な鋼製フレーム
• 垂直配置のカートリッジフィルター要素
• フィルター用自動パルス洗浄システム
• ダストドロワー6個、容量 6 × 20 dm³（各20 L）
• カートリッジフィルター12本、総ろ過面積最大360 m²（PTFE / eXtreme オプション：288 m² / 360 m²）

FPMXL-12 パラメータ
CORE
FPMXL-12-110 | 8000 m³/h | 3相400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | 図面番号: 103865-110C
FPMXL-12-150 | 12000 m³/h | 3相400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | 図面番号: 103865-150C
PRO
FPMXL-12-110 | 8000 m³/h | 3相400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | 図面番号: 103865-110P
FPMXL-12-150 | 12000 m³/h | 3相400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | 図面番号: 103865-150P

技術仕様

• 型番: FPMXL-12
• シリーズバリエーション: CORE および PRO
• カートリッジ数: 12
• 総フィルター面積: 最大360 m²（PTFE / eXtreme: 288 m² / 360 m²）
• ダストドロワー: 6 × 20 dm³（各20 L）
• 風量オプション: 8000 m³/h（110）または12000 m³/h（150）
• 電源: 3相400V | 50 Hz
• 設置モーター出力: 11 kW（110）または15 kW（150）
• 構造: 鋼製フレーム、板金カバー、垂直カートリッジ、自動清掃
• 代表的な用途: 溶接、ろう付け、研削、切断、研磨
• 資料 / 図面番号: CORE 103865-110C / 103865-150C; PRO 103865-110P / 103865-150P
