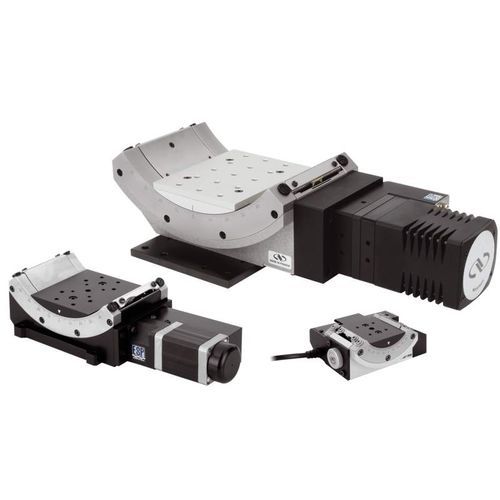

電動式ゴニオメーター BG series

高精度角度アライメント用

チップとチルトのアプリケーションでは、BGシリーズのゴニオメータが負荷へのオープンアクセスを可能にします。2つのBGステージを積み重ねると、試料は共通のピボットポイントを中心に回転します。これらのDCモーターゴニオメーターは、滑らかな動き、高速性、高い再現性が要求される用途に適しています。 ±45°の横軸回転で、回転プラットフォームへの自由なアクセスが可能。 -積み重ねられたクレードルは、同じピボットポイントを中心に直交回転します。 -精密機械加工されたボールベアリングレースが、高い安定性と剛性を確保し、ぐらつきを最小限に抑えます。 -精密研磨ウォームギアにより、0.002°のMIMを実現。 -DCモーターとロータリーエンコーダによるスムーズな動きと高い再現性 精密多軸アセンブリ BGゴニオメータは、隣接する2つのサイズのモデルを互いに直交するように直接取り付けることができるように設計されています（例えば、BGS80とBGM120）。直接取り付けが可能なため、セットアップ時間、設計時間、アダプタープレートのコストを節約できます。さらに回転軸を追加する場合は、回転ステージをアセンブリの下または上部のBGプラットフォームに取り付けることができます。ビデオでは、2台のBGゴニオメータと2台の回転ステージを使用した、オープンアクセス、多軸チップ、チルト、回転アセンブリを実演しています。 オープン回転プラットフォーム BGシリーズステージは、メカニカルリミットスイッチにより最大±45°の横軸回転が可能です。ステージは、回転プラットフォームに自由にアクセスできるように設計されており、スタックや取り付けを簡素化できます。
