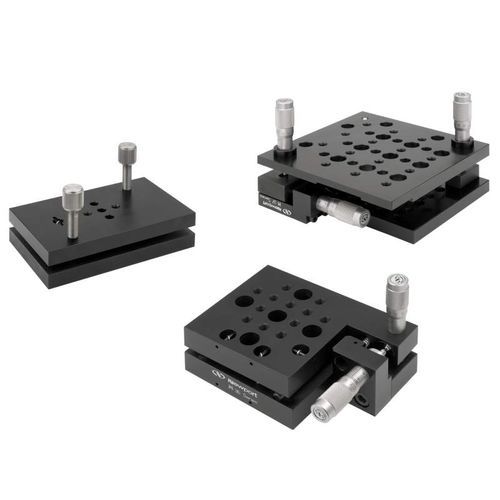

傾斜ポジショニングステージ M series

XYZ軸モーター式多軸

光学部品のアライメントに必要なチルトとローテーションを調整する多軸チルトプラットフォームです。キネマティックデザインで、接点は硬化研磨され、バックラッシュをなくすためにスプリングプリロードの調整機構を備えています。 -安定したキネマティックデザイン -チップ/チルト、チルト/ローテーション、チップ/チルト/ローテーションバージョン -SM-13マイクロメータまたはAJS調整ネジ付属 -1/4-20またはM6の豊富な取り付け穴。 -423 & 433ステージと互換性があります。 チップ、ティルト、ローテーション 光学部品の位置合わせのために、チップ、チルト、ローテーションを調整できる多軸プラットフォームです。 モデル36には、仰角チルト調整と、三点支持機構のピボットポイントを中心に取り付け台を回転させる回転調整があり、ポインターとして使用するのに理想的です。 モデル37は、3軸の角度方向の完全な自由度を提供します。XYZステージと組み合わせることで、6軸の位置決め自由度が得られます。 39型は、2軸の角度調整が可能で、搭載部品を任意の平面に対して平行に配置することができます。 リニアステージ対応 これらの傾斜ステージは、423や443のような直進ステージの取り付けに理想的で、完全なアライメント能力を持つアセンブリを提供します。 左側では、443リニアステージは、チップ/チルト調整を提供するモデル39の上にマウントされています。 右側では、モデル36は423リニアステージのxyスタックにマウントされています。
