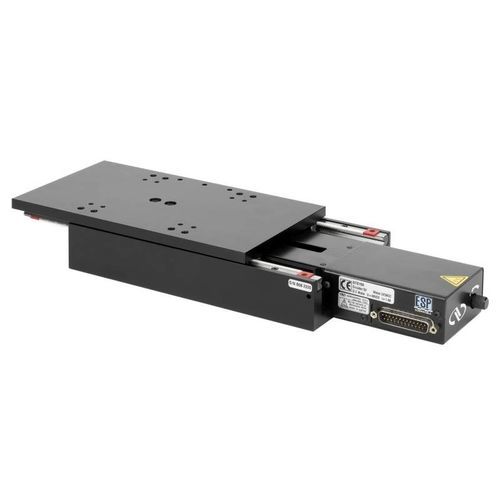

リニアポジショニングステージ GTS series

リニアモータ駆動単軸クロスローラー

GTS高トルクDCモーター直動ステージは、クロスローラーベアリングステージの真直性と平坦性に、上位ステージの改善された精度と再現性を組み合わせたものです。サーフェススキャニング、テスト、キャリブレーション、光学部品のアライメントや取り付け、光遅延線などの用途に高性能なソリューションを提供します。 優れた真直度と平坦度を実現するアンチクリープクロスローラベアリング エンコーダ内蔵により、再現性の高い正確なモーションを実現 低摩擦のボールねじ駆動により、スティックとスリップの影響を最小化 長期的な強度と安定性 プラグアンドプレイ - ESP互換 特徴 高精度エンコーダー・フィードバック ステージの中央に取り付けられた分解能 50nm の光学式スケールを使用することで、ドライブトレインに起因する誤差を低減します。固定リードヘッド設計により、内部の移動ケーブルの煩わしさを軽減します。 長期的な強度と安定性 GTSステージは、長期的な強度と安定性を実現するため、応力除去された7075アルミニウムから機械加工されています。すべての重要なステージ表面は、厳密な温度と品質管理のもと、複数の機械加工工程と精密研削が施されています。フレキシブルな予圧を定義した先進の非対称ボディデザインは、様々な温度で一貫した結果を提供し、理想的でない取り付け面に対して最も敏感です。超薄型で柔軟性のあるT字型キャリッジは、XY構成を含むさまざまな荷重条件に最適化されており、高い垂直荷重容量を提供します。 クリープ防止クロスローラベアリング 最も正確な軌道制御を確実にするため、GTSステージは、クラス最高のクリープ防止クロスローラベアリングのマッチドペアを備えています。
