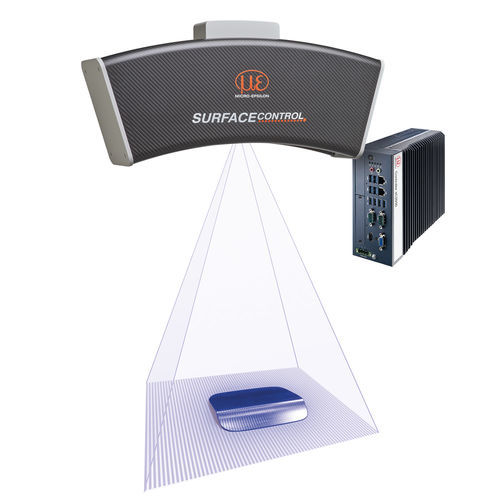

3D視覚センサー surfaceCONTROL 3D 2500

物体の認識用存在検出用欠陥検出用

製品概要
surfaceCONTROL 3D 2500 は、拡散反射面のジオメトリ、形状、表面検査のための直接 3D 測定を行う 3D スナップショットセンサです。自動化されたインライン、アットラインおよび計測室での使用に適しており、フリンジ／構造化光の投影により撮像された画像を外部コントローラ（SC2500）へ転送して高速に 3D データを生成します。複数の測定領域をカバーする 3 種類のモデルを用意しています。

主な特長

• 大型ワーク向けの広い測定範囲：最大 650 x 495 mm
• 深い測定レンジ：最大 300 mm
• 取得時間：0.5 秒から
• 繰返し精度：最大 3.0 µm、最高精度公称値：最大 0.5 µm
• 取得画像は外部コントローラで処理され 3D データとなる
• 異なる測定領域をカバーする 3 種類のモデルを用意
• デジタルインターフェース（SC2500 経由）：GigE Vision / GenICam
• 2D/3D Gateway 経由のフィールド接続：Gigabit Ethernet (GigE Vision / GenICam)、USB2.0、PROFINET、EtherCAT、EtherNet/IP

コントローラとソフトウェア

• コントローラ：SC2500（Gigabit Ethernet による高速データ出力）
• 2D/3D Gateway II により産業用フィールドバス接続をサポート（EtherNet/IP、PROFINET、EtherCAT）
• ソフトウェア：3DInspect、DefMap3D、InspectionTools による高精度な 3D 測定と表面検査
• GigE Vision/GenICam 互換および統合用の SDK を提供

適用例

• ジオメトリの 3D 検査、形状検出および表面検査
• インライン/アットラインでの品質管理、工程監視および自動化
• Stop & Go プロセスにおける非接触測定
• 形状、位置および表面特性の検査

技術仕様

• 測定原理：フリンジ／構造化光投影（3D スナップショット）
• 最大測定範囲：650 x 495 mm（モデルにより異なる）
• 測定レンジ深さ：最大 300 mm
• 画像取得時間：0.5 秒から
• 繰返し精度：最大 3.0 µm、最高精度公称値：最大 0.5 µm
• コントローラ：SC2500（高速データ出力）
• インターフェース：GigE Vision / GenICam（SC2500）；GigE Vision / GenICam、USB2.0、PROFINET、EtherCAT、EtherNet/IP（2D/3D Gateway）
• 用途：インライン／アットライン／ラボでの 3D 形状・表面検査
• バリエーション：測定領域に応じた 3 種類のモデルを用意

画像
製品画像はフリンジパターンの取得、ソフトウェアでのカラー化された 3D 可視化、及び高速な 3D データ出力を示します。
