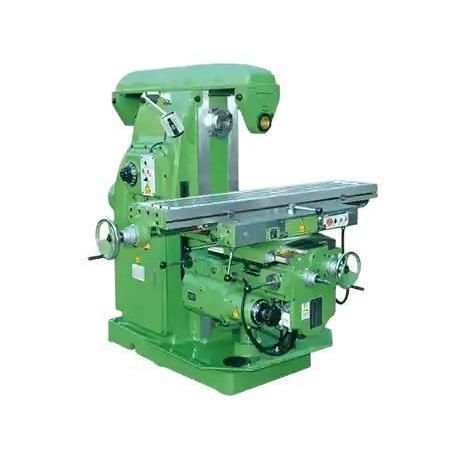

縦型フライス盤 X6132BH

汎用横型回転テーブル

製品概要
X6132BH 手動式ユニバーサル横フライス盤は、縦横両方向の加工が可能なユニバーサルフライスヘッドを備えたニ―タイプ構造の機械です。手作業による面研磨、熱処理された案内面、高剛性のインデックス式回転テーブルにより、複数面の加工での安定性と位置決め精度を確保します。硬化歯車による駆動は重切削でも安定した出力を提供し、オプションのボールねじ化により軸の滑らかさと繰り返し精度を向上できます。

主な特徴

• 二重モードのフライス加工：ユニバーサルヘッドによりワークの再締め付けなしで縦・横加工が可能。
• 高精度回転テーブル：インデックス式の高剛性回転テーブルで多角度の正確な位置決め。
• 硬化案内面と手作業でのすり合わせ：熱処理済みの各軸・テーブルレールを手作業で仕上げ、滑らかで耐摩耗性の高い動作を実現。
• 重切削対応のギア駆動：硬化ギアでバックラッシュを低減し、安定した切削トルクを提供。
• オプションのボールねじ化：軸の位置決め繰り返し精度と動作の滑らかさを向上。

推奨構成

• 主軸システム：無段変速主軸。ISO50横型主軸のバリエーションあり。
• 作業台：T溝付き作業台。±45°回転作業台オプション。座標系・回転テーブルによる多面加工対応。
• 送り方式：標準は手動送り、電動送り調整はオプション。
• 冷却・潤滑：クーラント噴射装置および自動集中給油システムのオプション。
• 締付け：T溝および標準治具。クイックチェンジ治具のオプションあり。
• 案内方式：構成と精度要件に応じてローリングまたはスライディングガイドを選択可能。
• 安全・付属品：デジタル表示器（DRO）、割出しヘッド、保護カバー、非常停止および安全ロック、LED作業灯、高速回転ツールタレットのオプション。

適用例（例）

• 顧客：一般製作所（例示ケース）。
• ワーク：ポンプブラケットアセンブリ。
• 構成：DRO、回転テーブル、横型主軸アタッチメントを装備した X6132。
• 結果：二重モードフライスにより治具交換時間を約40％短縮；±0.025 mm 内でのスロット加工の繰返し精度達成；硬化ギア駆動による深切込みでの安定した切削。

ページに記載された注意事項および追加情報

• ページ内に複数のテーブル寸法およびストローク値が記載されています — これは異なるサブモデルや表示形式に対応する可能性があります。選択した構成を確認してください。
• カタログ（PDF）は製品ページのドキュメント欄からダウンロード可能です。

技術仕様

• 型式表示：X6132 シリーズ / X6132BH。
• テーブル寸法（参考）：320×1600 mm（別表示：1325×320 mm の場合あり）。
• 最大長手ストローク：900 mm（手動） / 880 mm（自動）。
• 最大横手ストローク：255 mm（手動） / 240 mm（自動）。
• 構造：ニ―タイプ構造、縦横加工を可能にするユニバーサルヘッド。
• 表面処理：接触面は手作業で仕上げ、案内面は熱処理済み。
• 回転テーブル：高剛性のインデックス式回転テーブル；±45° 回転テーブルオプション。
• 駆動：硬化ギア駆動；軸用のボールねじオプションあり。
• 送り：標準は手動送り；電動送りはオプション。
• 冷却・潤滑：クーラント噴射装置；自動集中給油システム利用可能。
• 締付け：T溝；標準治具；クイックチェンジ治具オプション。
• 付属品・安全：DRO、割出しヘッド、保護カバー、非常停止、セーフティロック、LED灯、ツールタレットオプション。
