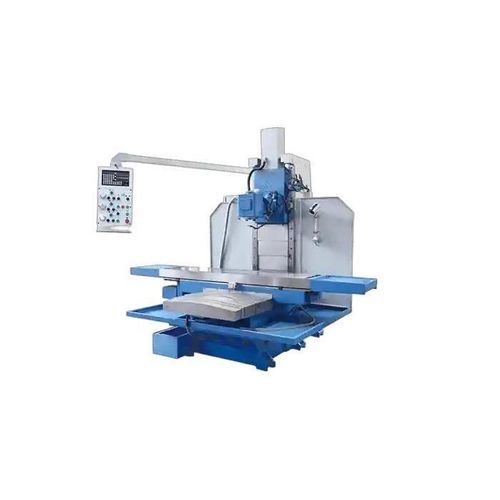

3軸フライス盤 XK715

横型スチール用固定型ベッド

概要
XK715/XK716シリーズのCNCベッド式横型フライス盤は、剛性、精度、効率を求められる大物加工向けに設計されています。固定ベッドと移動するコラム／ヘッドの構成により、深切削や長い切削に対して高い構造剛性を提供します。サーボ駆動の送り系、高品質合金鋼製スピンドル、強力な冷却機構を備え、垂直加工と横型加工の両方をサポートします。重機、金型製造、エネルギー機器などの分野に適しています。

主要寸法

• テーブル寸法：2500 × 600 mm
• テーブル移動量 - X: 1800 mm
• テーブル移動量 - Y: 700 mm

主な特長

• 大きなストロークと載荷能力：X軸1800 mm、Y軸700 mmのストロークで大形ワークに対応。
• 高精度スピンドル技術：高品質合金鋼製スピンドルを動的バランスし、予圧セラミックベアリングとオイルミスト潤滑で長寿命化。
• 効率的な熱制御システム：広範囲をカバーする冷却液流と二段式ろ過、油水分離により安定した切削条件を維持し、メンテナンスを低減。
• 高度なCNC送り機構：±0.005 mmのクローズドループ位置決め精度とインテリジェントなサーボ送り調整で繰り返し精度を向上。
• 二方式の加工対応：垂直加工と横型加工の両方に対応し、オプションの回転付加装置で機能拡張が可能。

推奨構成

• スピンドル系：無段変速スピンドル、360°回転ヘッド
• ワークテーブル：大形水平 ±45°回転テーブル
• 送り系：三軸ボールねじ、手動送りオプション、電動送り調整
• 冷却・給油：クーラント噴霧システム、冷却水タンク、自動電子給油ポンプ
• クランプ系：分割ヘッド、専用治具
• 駆動系：三軸独立サーボモータ駆動
• 精密ガイド：転がりガイドまたは摺動ガイド（設定可能）
• その他（安全保護）：45°高速回転ツールタレット、デジタル表示、分割ヘッド、E型ハンドル、安全カバー、非常停止、セーフティロック

適用事例

• 顧客：建設重機メーカー – インド
• ワーク：油圧ショベル用スチールベースプレートおよびフレーム構造
• 構成：XK716に第4軸CNC回転テーブルとスピンドル冷却ユニットを装備
• 成果：1200 mm長で±0.01 mmの平面度を維持；送り最適化と回転インデックスにより加工サイクル時間を25%短縮；多交替生産での部品の一貫性と表面仕上げを改善
• 顧客の声："この機械は剛性とスループットにおいて期待を超えました。荷重下で精度を保持できる点が大きな構造部品に最適な選択でした。"

技術仕様

• ブランド：MINNUO
• 型式 / シリーズ：XK715/XK716 Series
• テーブル：2500 × 600 mm
• X軸移動量：1800 mm
• Y軸移動量：700 mm
• スピンドル：高品質合金鋼製スピンドル、動的バランス；予圧セラミックベアリング；オイルミスト潤滑；無段変速（推奨）
• 位置決め精度：±0.005 mm クローズドループ位置決め（送り系）
• 送り駆動：三軸独立サーボモータ駆動；三軸ボールねじ
• テーブルオプション：大形水平 ±45° 回転テーブル；オプションの回転装置（第4軸）
• 冷却・ろ過：広範囲のクーラント流、二段式ろ過と油水分離；冷却水タンク
• 給油：自動電子給油ポンプ
• クランプ・工具：分割ヘッド；専用治具；45°高速回転ツールタレット
• ガイド：転がりガイドまたは摺動ガイド（設定可能）
• 典型用途：重機部品、金型製造、エネルギー機器、大型構造部品
