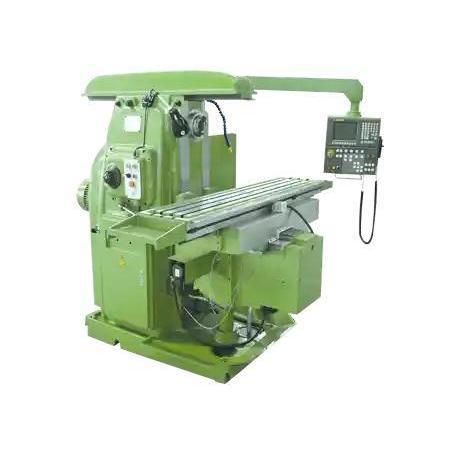

4軸フライス盤 XK6032

汎用回転テーブル回転傾斜可能テーブル

概要
XK6032シリーズは、垂直・水平の両モードに対応する汎用CNCフライス盤で、多面加工の柔軟性を目的に設計されています。360°自動インデックス（±0.001°精度）を備えたCNC回転テーブルにより、角度面、円筒面、複雑なプリズム形状の四軸同時加工が可能です。段取り回数を削減し、量産および試作での工程再現性を向上させます。

主な特長

• 大判テーブル: 1325×320 mm テーブル、積載容量300 kgで長尺や重量部品の安定クランプが可能。
• 移動量: X 700 mm、Y 300 mm、Z 350 mmで多様な部品サイズに対応。
• CNC回転テーブル: 360°自動インデックス、±0.001°の位置決め精度により4軸加工やインデックス加工が可能。
• 多モード加工: 垂直・水平のフライス加工、穴あけ、ボーリングを一台で実行。
• 剛性設計: 剛性の高いフレームと高度なCNC制御により荷重下でも安定した動作と一定の公差を実現。

推奨構成

• 主軸: 可変速主軸（推奨）で切削条件に合わせる。
• テーブルオプション: T溝テーブル、±45°傾斜テーブル、座標系と回転テーブルの統合。
• 送り: 手動送りに電動送り調整オプションを追加し精密な位置決めを実現。
• 冷却・潤滑: 冷却剤噴射装置および集中自動給油システム。
• クランプ: 標準治具とクイックチェンジ治具で段取り時間を短縮。
• 案内: 動的剛性要件に応じてローリングまたはスライド案内を選択。
• 安全・付属品: 45°高速回転工具タレット、デジタル表示器（DRO）、分割ヘッド、保護カバー、非常停止、安全ロック、LED作業灯、切断用ディスク。

適用事例

• 顧客: 機械部品メーカー（韓国）。
• 加工物: 棒材からの伝動フランジおよびギアハウジング。
• 構成: CNC回転テーブルとDROを装備したXK6032。
• 結果: 多角度面での加工公差を±0.015 mm以内に維持；4軸プログラムにより段取り時間を約40%短縮；表面仕上がりの一貫性向上と手作業エラーの低減。
• 顧客評価: 「XK6032はフランジ加工の作業フローを合理化し、精度を損なうことなく生産性を向上させた。」

技術仕様

• テーブル寸法: 1325×320 mm
• テーブル荷重容量: 300 kg
• X/Y/Z移動量: 700 / 300 / 350 mm
• 回転テーブル: 360°自動インデックス、±0.001° インデックス精度
• 加工能力: 四軸同時加工対応（垂直・水平モード）
• 主軸: 可変速主軸（推奨）
• テーブル詳細: T溝テーブル；±45°傾斜テーブルオプション；回転テーブルおよび座標系サポート
• 送り: 電動送り調整オプション付き手動送り
• 冷却・潤滑: 冷却噴射装置；集中自動給油
• クランプ: 標準治具およびクイックチェンジ治具
• 案内: ローリングまたはスライド精密案内
• 安全・保護: 保護カバー、非常停止、安全ロック、LED作業灯、DRO、分割ヘッド
