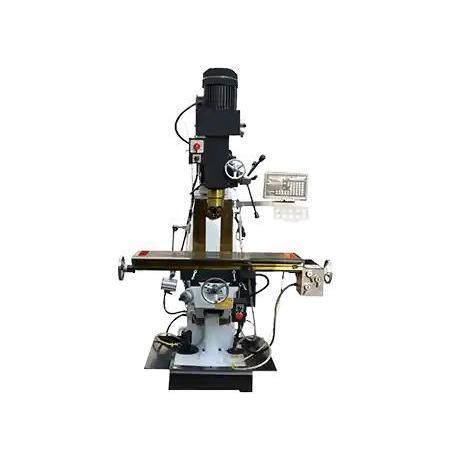

縦型穴あけ-研磨マシン ZX7550CW

スチール用金属プレート用高精度

製品説明
ZX7550CWは、産業および教育現場向けの多用途加工用に設計されたコンパクトな縦型ボール盤・フライス盤です。1台で穴あけ、フライス、ボーリング、研削、タップ加工を統合し、少量多品種生産、工具修理、試作に適します。

一般情報

• テーブル寸法：1000×240 mm
• エンドミル加工最大幅：100 mm
• 穴あけ最大径：50 mm

主な特徴

• 5つの機能を統合：穴あけ、フライス、ボーリング、研削、タップ
• 垂直スピンドルヘッドは90°回転し角度加工が可能
• 作業場、教育施設、工具室に適したコンパクトな設置面積
• オプション：自動送りおよびデジタル読み取り装置（DRO）
• 鋳鉄ベースと浸炭等で強化されたガイドで剛性と耐久性を確保

推奨構成

• スピンドル：回転数可変スピンドル
• ワークテーブル：T溝テーブル；±45°傾斜テーブル；ロータリーテーブル/分割ヘッドの選択肢
• 送り：手動送り標準；電動/自動送りはオプション
• 冷却・潤滑：クーラント噴霧装置；集中自動給油はオプション
• 締付：標準治具；クイックチェンジ治具オプション
• 安全・付属品：高速回転ツールタレット（45°）、DRO、保護カバー、非常停止、セーフティロック、LED作業灯、切断ディスク

適用事例

• 顧客：治工具工場（地域事例）
• ワーク：保守用の治具や鋼製ブラケット
• 構成例：DROと自動送りを搭載したZX7550CW
• 結果：溝加工精度 ≤±0.02 mm；多工程一体化により作業時間約35%短縮；軟鋼での表面粗さ Ra ≤1.6 μm
• 顧客の声：少量・多品種の作業要件を満たしている

仕様 / 技術仕様

• テーブル：1000×240 mm（T溝オプション）
• エンドミル加工最大幅：100 mm
• 穴あけ最大径：50 mm
• 結合機能：穴あけ、フライス、ボーリング、研削、タップ
• スピンドル：回転数可変（設定可能）
• スピンドルヘッド：垂直、角度加工用に90°回転
• テーブルオプション：±45°傾斜；ロータリーテーブル/分割ヘッドあり
• 送り：手動標準；電動/自動オプション
• 冷却：クーラント噴霧装置
• 潤滑：集中自動給油オプション
• 構造：鋳鉄ベース；硬化ガイド
• 締付：標準治具；クイックチェンジオプション
• 安全：保護カバー、非常停止、セーフティロック、LED作業灯
• 典型精度（例）：溝加工 ≤±0.02 mm；表面粗さ Ra ≤1.6 μm（軟鋼）
