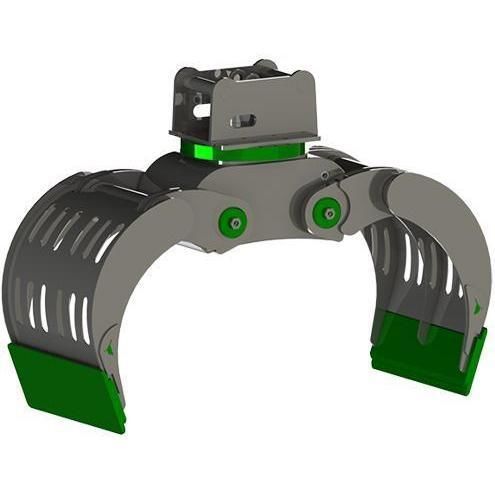

石材用つかみ具 MD series

パイプ用廃棄物収集用コンクリート製パーツ用

概要
選別グラップルは非同期グリッピング技術と密閉式ドライブを採用し、様々な現場条件で安全かつ制御された資材の取り扱いを可能にします。スチール製で複数サイズを揃え、選別、片付け、リサイクル、解体作業に適しています。モジュール式設計により機能の拡張と用途に応じた構成変更が可能です。

確実な把持
本機は高い閉合力と軽量なアーム構成を組み合わせ、選別、積込み、解体作業において精確かつ強力な把持を実現し、現場での作業効率を向上させます。

アタッチメント機能

• 廃棄物の取り扱い、積込み・選別
• 岩石の取り扱い・石材配置
• 建設・コンクリート部材の取り扱い
• 擁壁の施工
• コンクリート・プラスチック管の取り扱い

スマートモジュラーコンセプト
選別グラップルは100以上の追加機能を備えたモジュール式で拡張可能です。この方式により装置の機能を拡張し、異なる作業要件に応じて構成を変更できます。

仕様 / 技術仕様

• MD 3.0
  機械の運転重量：3-6 t
  容積：170 l / 0.22 cy
  最大開口 (A)：1150 mm / 45.28 in
  幅 (B)：550 mm / 21.65 in
  高さ：750 mm / 29.53 in
  閉合力：16 kN / 3597 lbf
  アーム重量：138 kg / 304 lbs
  グラップル総重量：313 kg / 690 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 6.0
  機械の運転重量：5-9 t
  容積：215 l / 0.28 cy
  最大開口 (A)：1400 mm / 55.12 in
  幅 (B)：650 mm / 25.59 in
  高さ：880 mm / 34.65 in
  閉合力：29 kN / 6519 lbf
  アーム重量：240 kg / 529 lbs
  グラップル総重量：475 kg / 1047 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 9.0
  機械の運転重量：8-14 t
  容積：390 l / 0.51 cy
  最大開口 (A)：1800 mm / 70.87 in
  幅 (B)：750 mm / 29.53 in
  高さ：1015 mm / 39.96 in
  閉合力：31 kN / 6969 lbf
  アーム重量：350 kg / 772 lbs
  グラップル総重量：610 kg / 1345 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 12.0
  機械の運転重量：10-15 t
  容積：630 l / 0.82 cy
  最大開口 (A)：2000 mm / 78.74 in
  幅 (B)：800 mm / 31.50 in
  高さ：1260 mm / 49.61 in
  閉合力：36 kN / 8093 lbf
  アーム重量：430 kg / 948 lbs
  グラップル総重量：775 kg / 1709 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 16.0
  機械の運転重量：15-20 t
  容積：700 l / 0.92 cy
  最大開口 (A)：2100 mm / 82.68 in
  幅 (B)：900 mm / 35.43 in
  高さ：1370 mm / 53.94 in
  閉合力：46 kN / 10341 lbf
  アーム重量：625 kg / 1378 lbs
  グラップル総重量：1100 kg / 2425 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 20.0
  機械の運転重量：19-22 t
  容積：950 l / 1.24 cy
  最大開口 (A)：2400 mm / 94.49 in
  幅 (B)：1000 mm / 39.37 in
  高さ：1560 mm / 61.42 in
  閉合力：55 kN / 12364 lbf
  アーム重量：900 kg / 1984 lbs
  グラップル総重量：1600 kg / 3527 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 25.0
  機械の運転重量：21-29 t
  容積：950 l / 1.24 cy
  最大開口 (A)：2400 mm / 94.49 in
  幅 (B)：1100 mm / 43.31 in
  高さ：1560 mm / 61.42 in
  閉合力：75 kN / 16861 lbf
  アーム重量：980 kg / 2161 lbs
  グラップル総重量：1760 kg / 3880 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
• MD 30.0
  機械の運転重量：27-45 t
  容積：1200 l / 1.57 cy
  最大開口 (A)：2700 mm / 106.30 in
  幅 (B)：1200 mm / 47.24 in
  高さ：1650 mm / 64.96 in
  閉合力：85 kN / 19109 lbf
  アーム重量：1430 kg / 3153 lbs
  グラップル総重量：2830 kg / 6239 lbs
  (*) 高さおよびグラップル総重量の値には接続プレートは含まれていません。
