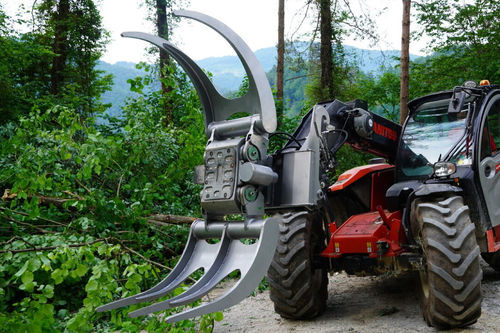

グループ化用グラップル MD series

油圧式薪廃棄物収集用

Product overview
バイオマスグラップルは、非同期グリップと精密加工されたジョーを備え、サイレージロールや枝、一般的なバイオマスの安全な取扱いを可能にします。構造にはHardoxなどの耐摩耗鋼を使用し、重量低減と耐摩耗性を両立しています。完全に覆われたベースドライブにより作業の安全性が高まり、保守作業も簡素化されます。プロ向けに設計され、取り扱い効率の向上を目的とし、3年保証が付帯します。

Key features

• 非同期グリップによる制御された安全な把持動作
• サイレージロール、枝、一般的なバイオマスに適した精密ジョー
• 耐摩耗鋼（例：Hardox）を用いた構造により重量低減と耐摩耗性を実現
• 完全に覆われたベースドライブにより安全な運転と保守の低露出化
• バイオマス取扱いに最適化された形状設計
• 3年保証

Tool functions

• ロール（パック）の取り扱い・移動
• 畑、森林、荒廃農地の清掃（枝の除去、バイオマスの回収）

Smart Modular Concept
本グラップルは100以上のオプション機能を持つモジュラーコンセプトにより容易にアップグレード可能です。モジュール式の拡張により、機能追加や用途変更を大掛かりな改造なしで実現できます。

Technical specifications

• MD 3.0
  機械使用質量：3–6 t
  最大開口 (A)：1500 mm / 59.06 in
  幅 (B)：700 mm / 27.56 in
  最大ロール直径：280 mm / 11.02 in
  高さ：950 mm / 37.40 in
  締付力：16 kN / 3597 lbf
  アーム重量：170 kg / 375 lbs
  グラップル総重量：345 kg / 761 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 6.0
  機械使用質量：5–9 t
  最大開口 (A)：1700 mm / 66.93 in
  幅 (B)：800 mm / 31.50 in
  最大ロール直径：340 mm / 13.30 in
  高さ：1100 mm / 43.31 in
  締付力：29 kN / 6519 lbf
  アーム重量：230 kg / 507 lbs
  グラップル総重量：465 kg / 1025 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 9.0
  機械使用質量：8–14 t
  最大開口 (A)：1980 mm / 77.95 in
  幅 (B)：900 mm / 35.43 in
  最大ロール直径：400 mm / 15.75 in
  高さ：1350 mm / 53.15 in
  締付力：31 kN / 6969 lbf
  アーム重量：280 kg / 617 lbs
  グラップル総重量：540 kg / 1190 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 12.0
  機械使用質量：10–15 t
  最大開口 (A)：2100 mm / 82.68 in
  幅 (B)：1000 mm / 39.37 in
  最大ロール直径：400 mm / 15.75 in
  高さ：1450 mm / 57.09 in
  締付力：36 kN / 8093 lbf
  アーム重量：370 kg / 816 lbs
  グラップル総重量：715 kg / 1577 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 16.0
  機械使用質量：15–20 t
  最大開口 (A)：2300 mm / 90.55 in
  幅 (B)：1100 mm / 43.31 in
  最大ロール直径：500 mm / 19.69 in
  高さ：1640 mm / 64.57 in
  締付力：46 kN / 10341 lbf
  アーム重量：540 kg / 1190 lbs
  グラップル総重量：1015 kg / 2237 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 20.0
  機械使用質量：19–22 t
  最大開口 (A)：2650 mm / 104.33 in
  幅 (B)：1200 mm / 47.24 in
  最大ロール直径：600 mm / 23.62 in
  高さ：1850 mm / 72.83 in
  締付力：55 kN / 12364 lbf
  アーム重量：730 kg / 1609 lbs
  グラップル総重量：1430 kg / 3152 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
• MD 25.0
  機械使用質量：21–29 t
  最大開口 (A)：2700 mm / 106.30 in
  幅 (B)：1300 mm / 51.18 in
  最大ロール直径：600 mm / 23.62 in
  高さ：1900 mm / 74.80 in
  締付力：75 kN / 16861 lbf
  アーム重量：790 kg / 1742 lbs
  グラップル総重量：2190 kg / 4828 lbs
  （注：高さおよびグラップル総重量は接続プレートを含みません）
