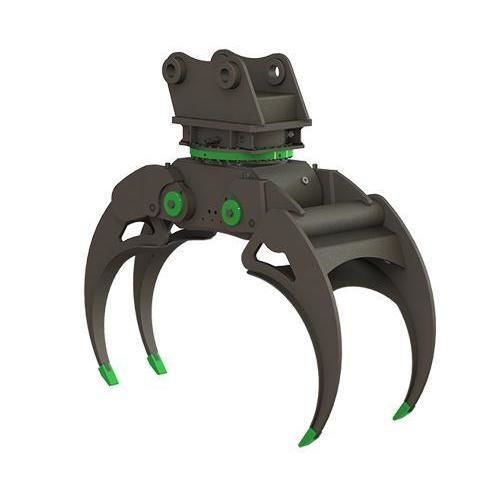

ロッググラップル MD series

概要
原木グラップルは、非同期グリップ技術を用いて原木の取り扱いを安全かつ正確に行うためのアタッチメントです。HardoxやSidurを含む耐摩耗鋼で製造され、過酷な作業現場での使用を想定しています。均衡の取れた設計により質量を抑えつつ掴む力を維持します。完全に閉鎖されたベースドライブは操作を簡素化し、傷害リスクを低減します。3年保証が付属し、環境負荷を抑えるエコデザインを採用しています。

工具の機能

• 木材および丸太の取り扱い

スマートモジュラーコンセプト
原木グラップルはスマートなモジュラーコンセプトによりアップグレード可能です。100以上のオプション機能を追加して能力を拡張し、シームレスなアップグレードでさまざまな作業に対応できます。

仕様（機種別）
MD 3.0
機械の運転重量：3-6 t
最大開口（A）：1300 mm / 51,18 in
幅（B）：500 mm / 19,69 in
高さ：800 mm / 31,50 in
閉力：16 kN / 3597 lbf
アーム重量：170 kg / 375 lbs
グラップル総重量（油圧ショベル仕様）：345 kg / 761 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：320 kg / 705 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 6.0
機械の運転重量：5-9 t
最大開口（A）：1450 mm / 57,09 in
幅（B）：600 mm / 23,62 in
高さ：900 mm / 35,43 in
閉力：29 kN / 6519 lbf
アーム重量：230 kg / 507 lbs
グラップル総重量（油圧ショベル仕様）：465 kg / 1025 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：445 kg / 981 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 9.0
機械の運転重量：8-14 t
最大開口（A）：1600 mm / 62,99 in
幅（B）：700 mm / 27,56 in
高さ：930 mm / 36,61 in
閉力：31 kN / 6969 lbf
アーム重量：280 kg / 617 lbs
グラップル総重量（油圧ショベル仕様）：540 kg / 1190 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：510 kg / 1124 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 12.0
機械の運転重量：10-15 t
最大開口（A）：1650 mm / 64,96 in
幅（B）：750 mm / 29,53 in
高さ：1100 mm / 43,31 in
閉力：36 kN / 8093 lbf
アーム重量：360 kg / 794 lbs
グラップル総重量（油圧ショベル仕様）：705 kg / 1554 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：705 kg / 1554 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 16.0
機械の運転重量：15-20 t
最大開口（A）：1700 mm / 66,93 in
幅（B）：800 mm / 31,50 in
高さ：1300 mm / 51,18 in
閉力：46 kN / 10341 lbf
アーム重量：504 kg / 1111 lbs
グラップル総重量（油圧ショベル仕様）：979 kg / 2158 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：979 kg / 2158 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 20.0
機械の運転重量：19-22 t
最大開口（A）：1800 mm / 70,87 in
幅（B）：900 mm / 35,43 in
高さ：1500 mm / 59,06 in
閉力：55 kN / 12364 lbf
アーム重量：620 kg / 1367 lbs
グラップル総重量（油圧ショベル仕様）：1320 kg / 2910 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：1250 kg / 2756 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

MD 25.0
機械の運転重量：21-29 t
最大開口（A）：1900 mm / 74,80 in
幅（B）：950 mm / 37,40 in
高さ：1500 mm / 59,06 in
閉力：75 kN / 16861 lbf
アーム重量：690 kg / 1521 lbs
グラップル総重量（油圧ショベル仕様）：1470 kg / 3241 lbs
グラップル総重量（クレーン／マテリアルハンドラ仕様）：1400 kg / 3086 lbs
*高さおよび総重量の値には接続プレートは含まれていません。

特長 / 技術仕様

• 材料：耐摩耗鋼（Hardox、Sidurを含む）。
• グリップ技術：安全で精密な作業を可能にする非同期グリップ。
• 駆動：操作性と安全性を確保する完全閉鎖型ベースドライブ。
• 保証：3年保証。
• エコデザイン：環境負荷低減を考慮した設計。
• モジュール性：スマートモジュラーコンセプト — 100以上の追加機能でアップグレード可能。
• 複数のモデルサイズ（MD 3.0〜MD 25.0）をラインアップ、各モデルの開口幅、幅、高さ、閉力および重量を規定。
