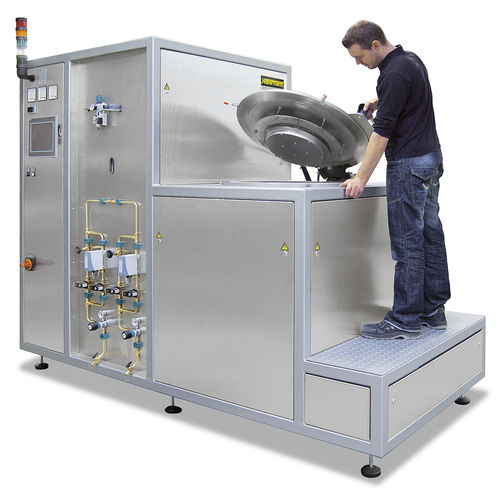

ピット炉 SVHT series

ガス真空不活性ガス

SVHT シリーズのレトルト炉は VHT機種 (62 ページ以降) と比較して、真空度や最高温度の性能が更に優れています。タングステンヒーターを装備した SVHT ..-W シャフト炉は、高真空度でも最高温度 2400 ℃のプロセスが可能です。黒鉛ヒーターを装備したシャフト炉 SVHT ..-GR 機種は希ガス雰囲気では最高温度 3000 ℃のプロセスも可能です。 • 標準型炉室容量は 2 または 9 リットル • 上から装入するシャフト炉 • ステンレスプレートを組み込んだフレーム構造 • 水冷式二重壁構造のステンレススチール容器 • 手動操作によるプロセスガス機能および真空機能 • 手動操作による不燃性プロセスガスパージ装置 • 人間工学的装入高さを実現するステップを炉の前に設置 • ガス圧ダンパーを装備した容器カバー • 炉のハウジングに統合された作動・制御装置 • 操作説明書の枠内における規定どおりの使用 • 標準製品のその他の性能は62 ページ以降の VHT 標準モデルの内容を参照 ヒーターの選択肢 • 適用プロセス: • 不活性/活性ガス雰囲気または真空下で、適した上限温度の監視 • 使用するポンプのタイプに応じて、 10-4 mbar 迄の真空度 • 加熱:円筒状に配備された黒鉛発熱体 • 断熱:黒鉛断熱 • 光学式パイロメーターによる温度計測 • 使用するポンプのタイプに応じて、 10-5 mbar 迄の真空度 • 加熱: 円筒状に配備されたタングステン加熱モジュール • 断熱:タングステンおよびモリブデン製のスチールプレート • サーモエレメントのCタイプによる温度測定 • プロセスガスの自動制御や可燃性ガスを使用するプロセス、安全システム等に対する追加装備は62ページ以降の VHT 機種を参照
