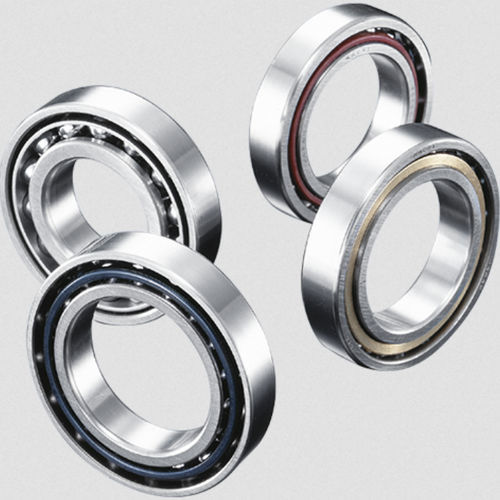

ボール状軸受

垂直方向軸方向深溝

内輪と外輪の軌道面の接触角が設定されているベアリングです。 分離不可能である。玉の挿入はザグリ穴構造であるため、深溝玉軸受に比べて多くの玉を挿入することができる。 保持器の材質は、プレス鋼、高力黄銅、ポリアミドが一般的です。保持器の材質は、軸受のシリーズや使用条件によって異なる。単列アンギュラ玉軸受は、ラジアル荷重、アキシアル荷重または合成荷重を受けることができるが、アキシアル荷重は1方向でなければならない。この軸受は、ラジアル荷重によって発生する内部アキシャル力による誘導荷重を処理するために、通常2個一組で使用されます。2個の単体軸受を隣接して取付ける場合、不二越ではこの組合せ軸受（ペア）をあらかじめすきま調整した状態で提供しています。ペアとなる組合せ軸受は、マッチドセットと呼ばれます。組合せ軸受は、背中合わせ（DB）、向かい合わせ（DF）、タンデム（DT）に配置することができます。DBとDFのセットは、双方向のアキシアル荷重に耐えることができます。 複列アンギュラ玉軸受 単列アンギュラ玉軸受を背中合わせに取り付けるのと同じ構造である。単列アンギュラ玉軸受に比べ、1列あたりの挿入できる玉の数が少ないため、同サイズの単列アンギュラ玉軸受を背中合わせにした場合、負荷容量が小さくなります。ラジアル荷重、モーメント荷重、両方向のアキシアル荷重を負荷することができる。
