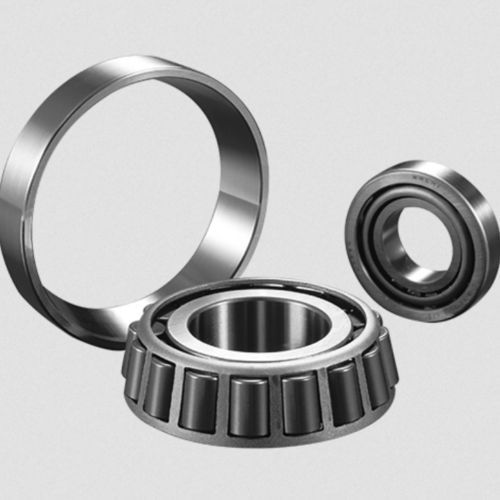

円錐ころ軸受

単列垂直方向軸方向

内輪と外輪の軌道面ところは、軌道面ところの軸の平面が一点に集まるようにテーパがつけられている。ローラーは、コーン（内輪）の裏面リブによってガイドされます。単列円すいころ軸受は、ラジアル荷重とアキシアル荷重の両方を受けることができます。ラジアル荷重または双方向のアキシャル荷重のいずれかを負荷する場合は、一対の軸受を「対面」または「背中合わせ」に取り付けて使用する必要があります。 円すいころ軸受は、外輪、内輪、ころの各構成部品に分離することができます。分離できない内輪とローラーアセンブリは「コーン」と呼ばれ、外輪は「カップ」と呼ばれます。内部すきまは、取り付け時にコーンがカップに対して軸方向に位置決めされることによって形成される。この軸受は、予圧状態で使用することにより、軸の高剛性化と走行精度の向上を図ることができる。
