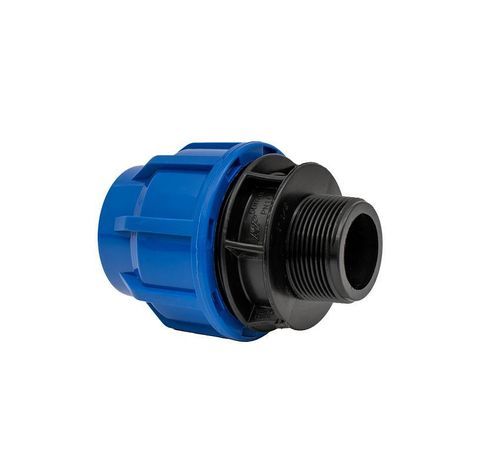

ねじ式アダプター AD312 series

オスパイプ用ポリプロピレン製

説明
ポリプロピレン（PP）配管用のオス圧縮継手（灌漑向け）。PP管とメスねじ継手を接続するための継手で、複数の寸法とねじ種で提供されます（20 x 1/2″〜110 x 4″）。

製品情報

• ブランド: KP
• カテゴリ: PP 圧縮継手
• 型番: AD312
• 用途: 灌漑システム
• SKU:

概要
灌漑用途向けのオス継手。PP管とメスねじ部品を圧縮接続で結合します。

データシート
Code | d x G | D | d | L | l | H | Z | g
AD312K020B | 20 x 1/2″ | 44 | 20 | 88 | 53 | 18 | 35 | 38
AD312K020C | 20 x 3/4″ | 44 | 20 | 88 | 53 | 18 | 35 | 40
AD312K025B | 25 x 1/2″ | 52 | 25 | 94 | 59 | 18 | 35 | 50
AD312K025C | 25 x 3/4″ | 52 | 25 | 95 | 59 | 18 | 36 | 52
AD312K025D | 25 x 1″ | 52 | 25 | 97 | 59 | 20 | 38 | 52
AD312K032C | 32 x 3/4″ | 63 | 32 | 102 | 67 | 18 | 35 | 78
AD312K032D | 32 x 1″ | 63 | 32 | 106 | 67 | 20 | 39 | 80
AD312K032E | 32 x 1 1/4″ | 63 | 32 | 106 | 67 | 22 | 41 | 90
AD312K040D | 40 x 1″ | 76 | 40 | 127 | 82 | 22 | 45 | 140
AD312K040E | 40 x 1 1/4″ | 76 | 40 | 129 | 82 | 24 | 47 | 150
AD312K040F | 40 x 1 1/2″ | 76 | 40 | 129 | 82 | 24 | 47 | 160
AD312K050F | 50 x 1 1/2″ | 91 | 50 | 140 | 90 | 24 | 50 | 236
AD312K050G | 50 x 2″ | 91 | 50 | 141 | 90 | 26 | 51 | 250
AD312K063F | 63 x 1 1/2″ | 107 | 63 | 154 | 105 | 24 | 49 | 380
AD312K063G | 63 x 2″ | 107 | 63 | 160 | 105 | 26 | 55 | 390
AD312K075G | 75 x 2″ | 125 | 75 | 179 | 119 | 26 | 60 | 730
AD312K075H | 75 x 2 1/2″ | 125 | 75 | 178 | 119 | 26 | 59 | 750
AD312K090I | 90 x 3″ | 150 | 90 | 213 | 151 | 28 | 62 | 774
AD312K110L | 110 x 4″ | 176 | 110 | 244 | 171 | 35 | 73 | 1400

技術仕様

• タイプ: PP 圧縮継手
• ブランド: KP
• 型式: AD312
• 簡単な説明: オス継手（灌漑）
• データシート: 上記に寸法とコードを記載 (Code / d x G / D / d / L / l / H / Z / g)
