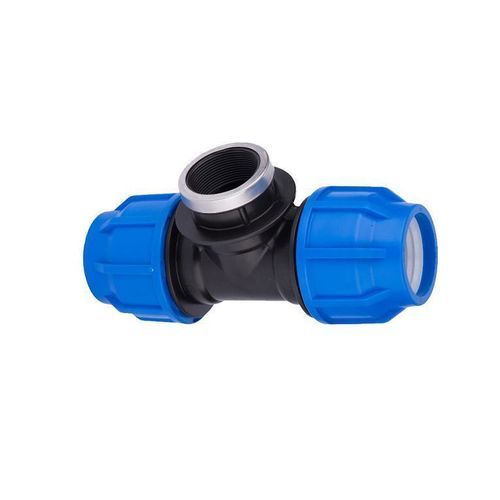

油圧式接続部品 TE342 series

ねじ式圧縮T

簡単な説明
ねじ込みメス取り出し90° チーズ（TEE）。灌漑および流体分配システム用。配管側は圧縮接続、取り出しはメスねじでねじ込み式の継手や弁に接続可能。

詳細

• 型式: PP 圧縮継手
• Brand: KP
• カテゴリ: PP 圧縮継手（灌漑）
• SKU:

要約
90°のねじ込みメス取り出しを持つモジュラー式PPチーズ。複数サイズで提供され、圧縮接続の配管をねじ込み式の付属品やバルブに接続できます。

データシート（寸法表）
コード | d x G x | D | d | L | l | L1 | H | Z | g
TE342K020B | 20 x 1/2" x 20 | 44 | 20 | 130 | 53 | 42 | 18 | 24 | 78
TE342K020C | 20 x 3/4 x 20 | 44 | 20 | 130 | 53 | 42 | 18 | 24 | 82
TE342K025B | 25 x 1/2" x 25 | 52 | 25 | 147 | 59 | 42 | 18 | 29 | 132
TE342K025C | 25 x 3/4" x 25 | 52 | 25 | 147 | 59 | 47 | 18 | 29 | 134
TE342K025D | 25 x 1" x 25 | 52 | 25 | 147 | 59 | 50 | 20 | 29 | 138
TE342K032C | 32 x 3/4" x 32 | 63 | 32 | 168 | 67 | 51 | 18 | 34 | 201
TE342K032D | 32 x 1" x 32 | 63 | 32 | 168 | 67 | 53 | 20 | 34 | 205
TE342K040D | 40 x 1" x 40 | 76 | 40 | 207 | 82 | 53 | 20 | 43 | 330
TE342K040E | 40 x 1"1/4 x 40 | 76 | 40 | 207 | 82 | 61 | 22 | 43 | 347
TE342K050F | 50 x 1"1/2 x 50 | 91 | 50 | 234 | 90 | 71 | 27 | 54 | 619
TE342K063G | 63 x 2 x 63 | 107 | 63 | 277 | 105 | 85 | 29 | 67 | 939
TE342K075H | 75 x 2"1/2 x 75 | 125 | 75 | 319 | 119 | 95 | 30 | 81 | 1239
TE342K090I | 90 x 3" x 90 | 150 | 90 | 402 | 151 | 111 | 33 | 100 | 1912

特性 / 技術仕様

• 型式: PP 圧縮継手
• Brand: KP
• カテゴリ: PP 圧縮継手（灌漑）
• 製品型番 / 参照: TE342
• 簡単な説明: ねじ込みメス取り出し90° チーズ
• 使用可能なバリエーションと寸法は上記のデータシート表（コード TE342K020B から TE342K090I）を参照
