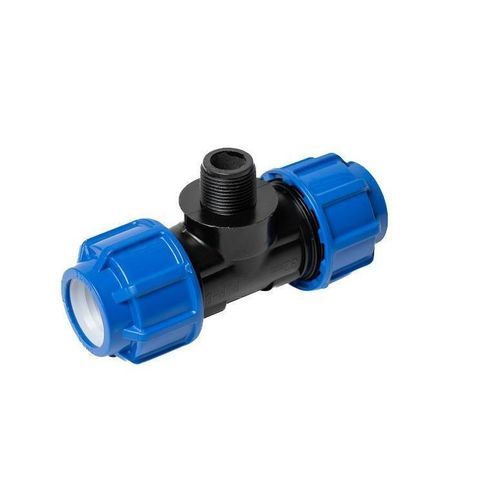

油圧式接続部品 TE341 series

ねじ式圧縮T

概要 90° 雄ねじ分岐付きT字継手 詳細 灌漑用 - 90°雄ネジ分岐付きT字管

• ブランド：KP
• カテゴリー：PP圧着継手
• SKU：

概要 90°雄ねじ分岐付きT字管 データシート（寸法表） コード | d × G × d | D | d | L | l | L1 | H | Z | g TE341K020B | 20 x 1/2" x 20 | 44 | 20 | 130 | 53 | 45 | 18 | 24 | 73 TE341K020C | 20 x 3/4 x 20 | 44 | 20 | 130 | 53 | 45 | 18 | 24 | 75 TE341K025C | 25 × 3/4" × 25 | 52 | 25 | 147 | 59 | 49 | 18 | 29 | 90 TE341K025D | 25 x 1" x 25 | 52 | 25 | 147 | 59 | 51 | 22 | 29 | 94 TE341K032C | 32 x 3/4" x 32 | 63 | 32 | 168 | 67 | 53 | 18 | 34 | 140 TE341K032D | 32 x 1" x 32 | 63 | 32 | 168 | 67 | 56 | 22 | 34 | 142 TE341K040E | 40 x 1"1/4 x 40 | 76 | 40 | 207 | 82 | 64 | 24 | 43 | 261 TE341K050F | 50 × 1"1/2 × 50 | 91 | 50 | 234 | 90 | 73 | 26 | 54 | 423 TE341K063G | 63 x 2 x 63 | 107 | 63 | 277 | 105 | 86 | 28 | 67 | 678 特性／技術仕様

• モデル／商品名：TE341
• タイプ：PP圧縮継手
• ブランド：KP
• 説明： 灌漑用途向けの、ねじ付きオス分岐口付き90°T字継手
• 利用可能なバリエーション／コードおよび寸法：上記のデータシート表を参照（20 mmから63 mmまでの複数のサイズが記載されています）
• 各バリエーションごとの主要寸法：D、d、L、 l、L1、H、Z、g（値はデータシートに記載）
• 梱包／SKU：本ページには記載なし
