油圧式接続部品 EL352 series

ねじ式圧縮エルボ

簡単な説明

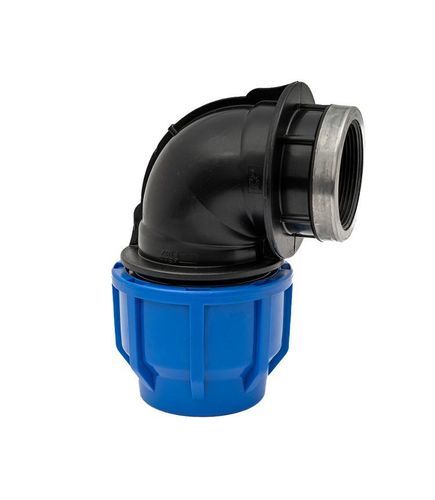

PP圧縮継手の90°エルボ、めねじ取出し付き。PP圧縮本管からめねじ分岐を接続するための継手です。

製品情報

• Brand: KP
• カテゴリ: PP圧縮継手
• SKU:

概要
EL352はめねじ取出しを備えたポリプロピレン（PP）製の90°エルボです。一般的なめねじ接続およびPP配管径に合わせた複数の呼び寸法で提供されます。

データシート（寸法）
Code | d x G | D | d | L | I | L1 | H | Z | g

• EL352K020B | 20 x 1/2" | 44 | 20 | 65 | 53 | 42 | 18 | 12 | 56
• EL352K020C | 20 x 3/4" | 44 | 20 | 65 | 53 | 42 | 18 | 12 | 61
• EL352K025C | 25 x 3/4" | 52 | 25 | 73 | 59 | 47 | 18 | 14 | 81
• EL352K025D | 25 x 1" | 52 | 25 | 73 | 59 | 50 | 20 | 14 | 89
• EL352K032C | 32 x 3/4" | 63 | 32 | 84 | 67 | 51 | 18 | 17 | 117
• EL352K032D | 32 x 1" | 63 | 32 | 84 | 67 | 53 | 20 | 17 | 119
• EL352K040E | 40 x 1"1/4 | 76 | 40 | 103 | 82 | 61 | 22 | 21 | 242
• EL352K050F | 50 x 1"1/2 | 91 | 50 | 117 | 90 | 71 | 27 | 27 | 399
• EL352K050G | 50 x 2" | 91 | 50 | 117 | 90 | 71 | 27 | 33 | 443
• EL352K063G | 63 x 2" | 107 | 63 | 138 | 105 | 85 | 29 | 33 | 607
• EL352K075H | 75 x 2"1/2 | 125 | 75 | 159 | 119 | 97 | 30 | 40 | 789
• EL352K090I | 90 x 3" | 150 | 90 | 201 | 151 | 111 | 33 | 80 | 1211

製品の詳細情報

• Brand: KP
• カテゴリ: PP圧縮継手
• SKU:

仕様/技術情報

• 型番: EL352
• 簡単な説明: 90° めねじ取出し付 エルボ
• タイプ: PP圧縮継手
• ブランド: KP
• レビュー: 32件のレビュー（ページ表示に基づく）
• データシート: 上記に詳細な寸法表を含む（モデルごとのコードと寸法）
