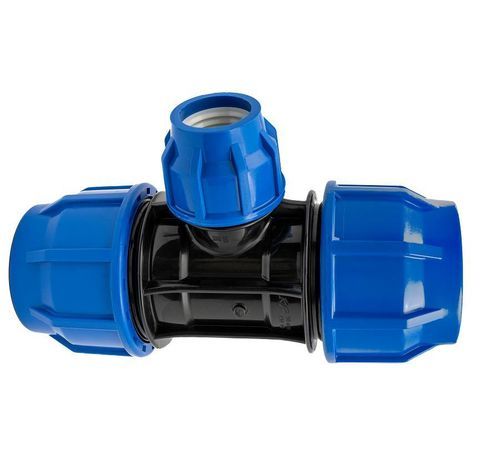

油圧式接続部品 TR340 series圧縮T90°湾曲
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 油圧式
- 接続方法
- 圧縮
- 形状
- T, 90°湾曲
- 規格
- G
- 材料
- PP
- その他の特徴
- 灌漑用
- 直径
50 mm, 63 mm, 90 mm
(1.969 in, 2.48 in, 3.543 in)
詳細
短い説明
90° 減径チーズ TR340。ポリプロピレン（PP）製の圧着継手で、灌漑配管において主流管から径の小さい分岐を接続するために設計されています。
製品詳細
概要
PE 配管ネットワーク向けの 90° 減径チーズ。径を減じた分岐接続に適しています。
データシート（表）
Code | d x G | D | D1 | d | d1 | L | L1 | i | I1 | Z | gr
TR340K050E | 50 x 40 | 90.7 | 76.8 | 51.4 | 41.8 | 237.2 | 109 | 88.8 | 76.9 | 58.8 | 667
TR340K063F | 63 x 50 | 108.6 | 90.9 | 64.3 | 50.8 | 280.4 | 127.5 | 103.1 | 88.2 | 74.1 | 1064
TR340K090F | 90 x 50 | 146.1 | 90.9 | 94.3 | 51.9 | 333.3 | 141.9 | 129.4 | 89.5 | 111.2 | 1175
特徴 / 技術仕様
90° 減径チーズ TR340。ポリプロピレン（PP）製の圧着継手で、灌漑配管において主流管から径の小さい分岐を接続するために設計されています。
製品詳細
- 種類：PP 圧着継手
- Brand：KP
- カテゴリ：PP 圧着継手
- 用途：灌漑
- 角度：90° 減径チーズ
- 利用可能なバリエーション / コード：TR340K050E、TR340K063F、TR340K090F
概要
PE 配管ネットワーク向けの 90° 減径チーズ。径を減じた分岐接続に適しています。
データシート（表）
Code | d x G | D | D1 | d | d1 | L | L1 | i | I1 | Z | gr
TR340K050E | 50 x 40 | 90.7 | 76.8 | 51.4 | 41.8 | 237.2 | 109 | 88.8 | 76.9 | 58.8 | 667
TR340K063F | 63 x 50 | 108.6 | 90.9 | 64.3 | 50.8 | 280.4 | 127.5 | 103.1 | 88.2 | 74.1 | 1064
TR340K090F | 90 x 50 | 146.1 | 90.9 | 94.3 | 51.9 | 333.3 | 141.9 | 129.4 | 89.5 | 111.2 | 1175
特徴 / 技術仕様
- 材質：ポリプロピレン（PP）
- 接続：PE 管用圧着継手
- 用途詳細：灌漑ネットワークにおける減径分岐
- 利用可能なバリエーション：TR340K050E（50 x 40）、TR340K063F（63 x 50）、TR340K090F（90 x 50）
- データシート列：Code, d x G, D, D1, d, d1, L, L1, i, I1, Z, gr
- Brand：KP
