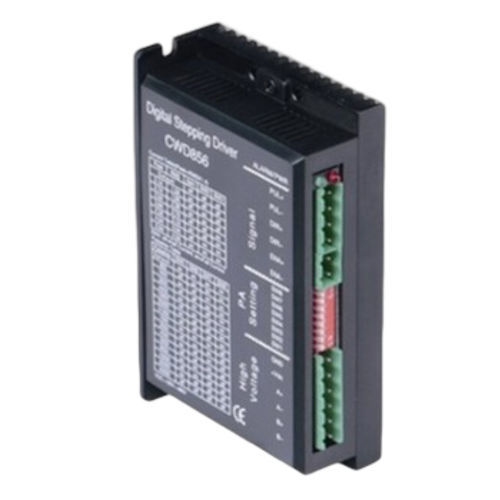

直流エンジンコマンド CWD856

統合制御装置付き2相ステッピング

製品概要
CWD856は32ビットDSPを搭載した2相デジタルステッパードライバーで、20–80VDCで2.1–5.6Aに対応します。入力電圧範囲の拡張により、低電圧版に比べてモーターの応答性と動的性能が向上します。アンチレゾナンス、オンライン適応型PIDアルゴリズム、光アイソレーションされた制御入力を118 x 75 x 34 mmのコンパクトな筐体に実装しています。

主な特長

• 32ビットDSPプロセッサ（アンチレゾナンス機能）
• 拡張入力電圧範囲：20–80VDC
• オンライン適応型PID制御
• 光アイソレーション制御入力（パルス/方向またはCW/CCW）
• 16段階のマイクロステップ設定 — 最大51200ステップ/回転
• パルス周波数：最大200 kHz
• 寸法：118 x 75 x 34 mm
• 重量：仕様表は0.3 kg、概要は0.575 kg（ドキュメント参照）

電気仕様

• 型番：CWD856
• 相数：2
• 入力電圧：20–80VDC
• 出力電流：2.1–5.6A
• マイクロステップ：16設定、最大51200ステップ/回転
• 制御信号：パルス/方向またはCW/CCW
• パルス周波数：0–200 kHz
• プロセッサ：32ビットDSP
• 外形寸法：118 x 75 x 34 mm
• 重量：0.575 kg（概要） / 0.3 kg（仕様表）

ドキュメント
CWD856のデータシートおよび機械図面はメーカーの製品ページで入手可能です（PDFおよび図面画像）。詳細な電気表、熱上限、取付け指示はデータシートを参照してください。

代表的な用途

• 産業用モーションコントロールおよび自動化
• CNC機械および位置決めシステム
• ロボットおよびピック＆プレース機器
• 実験室用自動化および試験装置
