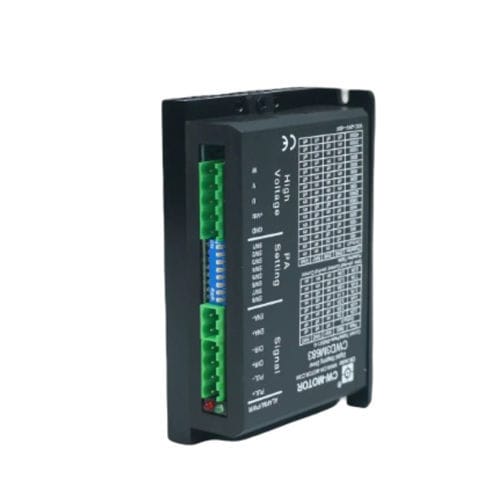

ステッピングエンジンコマンド CWD3M683

低電圧統合制御装置付き

製品概要
CWD3M683は、入力電圧20–60VDC、出力電流3.2–8.3Aに対応する3相DSPデジタルステッパードライバです。3相駆動方式と32ビットDSPプロセッサ、アンチレゾナンス制御を組み合わせることで、コンパクトな産業用途で高精度かつ滑らかな動作を実現します。寸法：118 x 75 x 34 mm。

主な特長

• 滑らかな動作を実現する3相駆動
• 32ビットDSPプロセッサとアンチレゾナンス制御
• 調整可能な出力電流：3.2–8.3 A
• オンライン適応PIDアルゴリズムによる動的チューニング
• 16段のマイクロステップ設定で最大51,200ステップ/回転
• コンパクトな産業用筐体（118 x 75 x 34 mm）

簡易仕様

• 型番：CWD3M683
• 相数：3
• 入力電圧：20–60 VDC
• 出力電流：3.2–8.3 A
• マイクロステップ：最大51,200ステップ/回転（16設定）
• 重量（概要カード）：0.25 kg
• 寸法：118 x 75 x 34 mm

電気的仕様

• 入力電圧：20–60 VDC
• 出力電流：3.2–8.3 A
• 相数：3
• マイクロステップ設定：16設定、最大51,200ステップ/回転
• 制御信号：Pulse/Direction または CW/CCW
• パルス周波数：0–200 kHz
• プロセッサ：32ビットDSP
• 寸法：118 x 75 x 34 mm
• 重量（完全仕様表）：0.3 kg

機械図
型番CWD3M683の機械図は製品ページで入手可能です（提供された画像と寸法シートを参照してください）。

技術仕様

• 型番：CWD3M683
• 相数：3
• 入力電圧：20–60 VDC
• 出力電流：3.2–8.3 A
• マイクロステップ設定：16設定、最大51,200ステップ/回転
• 制御信号モード：Pulse/Direction または CW/CCW
• パルス周波数：0–200 kHz
• プロセッサ：32ビットDSP
• アンチレゾナンスおよびオンライン適応PIDアルゴリズム
• 寸法：118 x 75 x 34 mm
• 重量（概要カード）：0.25 kg；重量（完全仕様表）：0.3 kg
• 筐体：コンパクト産業用ハウジング
