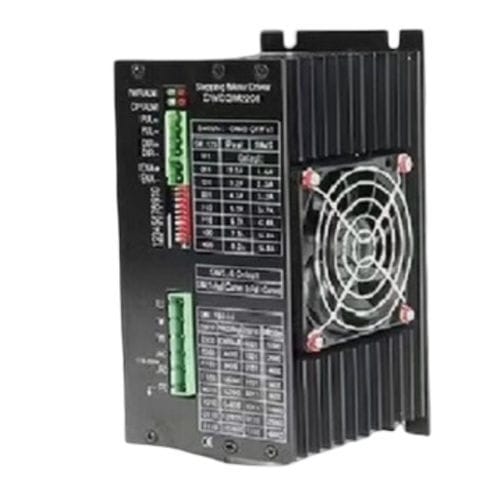

ステッピングエンジンコマンド CWD3M208

統合制御装置付き

概要
CWD3M208は商用電源（110–220 VAC）で動作する3相DSPデジタルステッピングドライバです。出力電流は2.2～8.2 Aで調整可能で、195 x 108 x 84 mmの大型筐体により高トルク用途での放熱性能を確保しています。

主な特長

• 3相駆動による非常に滑らかな動作
• 32ビットDSPプロセッサ（アンチレゾナンス）
• 商用電源入力（110–220 VAC）
• 出力電流調整範囲 2.2–8.2 A
• 16段のマイクロステップ設定、最大51,200ステップ/回転
• 195 x 108 x 84 mmの筐体で冷却性を向上

主な仕様
相数: 3
出力電流 (A): 2.2–8.2
入力電圧 (VAC): 110–220
マイクロステップ: 51,200 ステップ/回転 (16設定)
重量 (kg): 1.3
寸法 (mm): 195 x 108 x 84

電気仕様
入力電圧: 110–220 VAC
出力電流: 2.2–8.2 A
相数: 3
マイクロステップ設定: 16設定、最大51,200ステップ/回転
制御信号: パルス/方向 または CW/CCW
パルス周波数: 0–200 kHz
プロセッサ: 32ビットDSP（アンチレゾナンス）
寸法: 195 x 108 x 84 mm
重量: 1.3 kg

機械図面
モデルCWD3M208の機械図面が利用可能です（製品ページに参照画像あり）。

技術仕様

• 型番: CWD3M208
• 駆動方式: 3相DSPデジタルステッピングドライバ
• 入力電圧: 110–220 VAC
• 調整可能出力電流: 2.2–8.2 A
• マイクロステップ: 16段選択可能、最大51,200ステップ/回転
• 制御インターフェース: パルス/方向 または CW/CCW
• パルス周波数: 0–200 kHz
• プロセッサ: 32ビットDSP（アンチレゾナンス）
• 筐体寸法: 195 x 108 x 84 mm
• 重量: 1.3 kg
• 用途: 高トルクの3相ステッピングモータ用途、商用電源での運用
