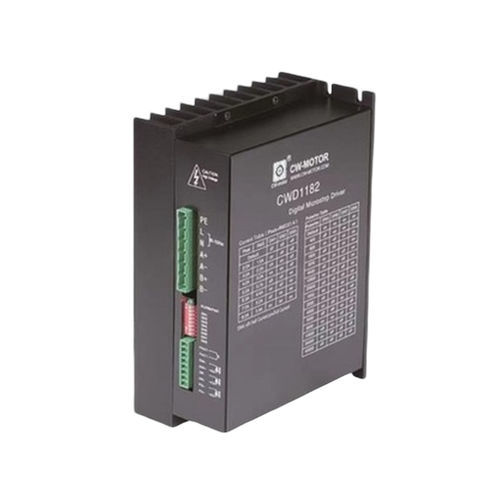

ステッピングエンジンコマンド CWD1182

統合制御装置付き

概要
CWD1182は中電圧交流（80-150VAC）用に設計された2相DSPデジタルステッピングドライバです。出力電流は2.2～8.2Aで調整可能。32ビットDSPを搭載し、アンチレゾナンスとオンライン適応PIDにより滑らかで精密なモーション制御を実現します。

主な特徴

• アンチレゾナンスおよび適応PIDを備えた32ビットDSPプロセッサ
• 中電圧AC入力：80-150 VAC
• 調整可能な出力電流：2.2-8.2 A
• 16段のマイクロステップ設定、最大51200ステップ/回転
• 制御：Pulse/Direction または CW/CCW、パルス周波数最大200 kHz
• エンクロージャ寸法：195 x 108 x 84 mm

主な仕様
相数：2
モデル：CWD1182
出力電流（A）：2.2-8.2
入力電圧（VAC）：80-150
マイクロステップ：最大51200ステップ/回転
制御信号：Pulse/Direction または CW/CCW

電気的仕様
入力電圧：80-150 VAC
出力電流：2.2-8.2 A（調整可能）
マイクロステップ設定：16設定、最大51200ステップ/回転
制御信号：Pulse/Direction または CW/CCW
パルス周波数：0-200 kHz
プロセッサ：32ビットDSP
重量：1.3 kg

機械図面
機械図面あり（画像：Mechanical Drawing -- CWD1182）。

技術仕様

• モデル：CWD1182
• 相数：2
• 入力電圧：80-150 VAC
• 出力電流：2.2-8.2 A
• マイクロステップ：16設定、最大51200ステップ/回転
• 制御信号：Pulse/Direction または CW/CCW
• パルス周波数：0-200 kHz
• プロセッサ：アンチレゾナンスおよび適応PIDを備えた32ビットDSP
• 対応モータ：最大8.2 Aの2相および4相ハイブリッドステッピングモータ
• 寸法：195 x 108 x 84 mm
• 重量：1.3 kg
