機器用脚 HLF series

コンベア用工作機械用食品用機械用

商品概要

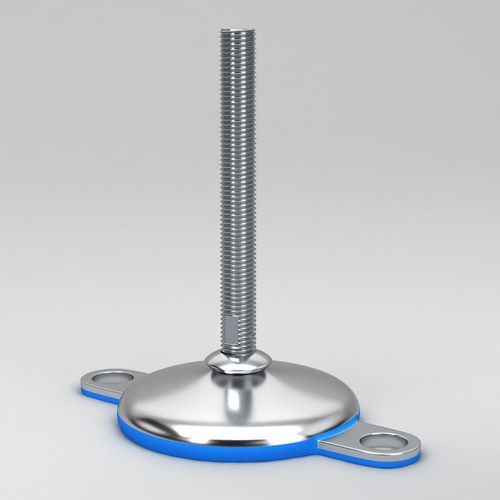

HLFシリーズのレベリングフットは、フロアロックプレートを2枚備え、完全ねじ形状のスピンドルを採用することで、機器の確実な固定、正確な高さ調整、振動低減を実現します。衛生性と耐食性が求められる環境での使用に適しています（食品、医薬、一般産業ライン等）。

特徴と利点

• 床固定用のフロアロックプレート2枚による確実なアンカリングと安定性の向上。
• 完全ねじ山のスピンドルで微調整が可能、凹凸のある床面での確実な水平出し。
• 丸みを帯びた衛生的なデザインで清掃が容易。
• NBR（ニトリルゴム）製の加硫ゴムベースで振動を低減し、滑り止め効果を発揮。
• 床や機器のずれに対して最大約10°まで補正可能。

材質

• ベースプレート：ステンレス鋼 AISI 304 または AISI 316。
• スピンドル：ステンレス鋼 A2-70 または A4-70。
• ゴムベース：NBR（ニトリルゴム、CAS 9005-98-5）、加硫、FDA適合（FDA CFR 21 177.2600）でロットIDによるトレーサビリティ対応。
• すべての材料は化学薬品、一般的な洗浄剤、油脂に対して高い耐性を持つ。

サイズ（ベースタイプ）
ベースタイプ | ベース直径 D | 定格荷重
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

HLF スピンドルねじ
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

HLF スピンドル長さ (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

カスタマイズとオプション
他のスピンドル長さやねじ形状（インチねじ、台形ねじなどの特殊ねじを含む）も注文対応可能です。大量発注時はベースとスピンドルを別梱包で供給することで、複数サイズのスピンドル運用に柔軟に対応します。

用途
コンベア、ミキサー、充填機、高負荷の生産ラインなど、衛生性と耐食性が求められる食品、医薬、バイオテクノロジー、包装設備に適しています。

仕様（技術情報）

• シリーズ：HLF series。
• 設計：フロアロックプレート2枚を備えた衛生的で丸みを帯びたデザイン。
• 定格荷重：ベースタイプにより 7.000 N ～ 30.000 N。
• ベース直径：60 mm、80 mm、100 mm、120 mm。
• スピンドルねじ：M12～M48。
• スピンドル長さ：50～330 mm（複数オプション）。
• ベースプレート材質：AISI 304 または AISI 316。
• スピンドル材質：A2-70 または A4-70。
• ゴムベース：NBR 加硫ゴム、FDA CFR 21 177.2600 準拠。
• 最大傾斜補正：約 10°。
