装置脚 HLF series

機器用コンベア用食品用機械用

概要

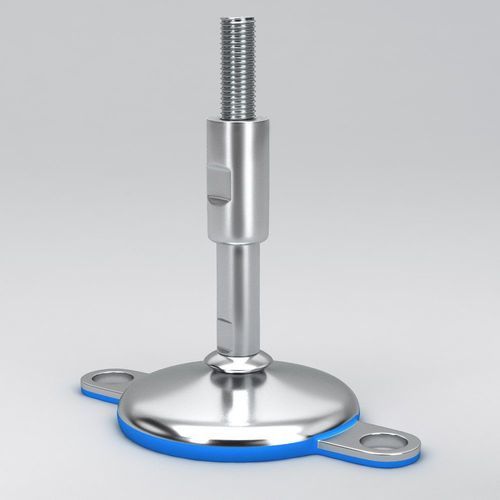

HLFシリーズの衛生的な水平調整脚は、機械の安定性と衛生設計を両立するよう設計されており、食品、医薬品、包装分野に適しています。床固定用のフロアロックプレートを2枚備え、保護（シール）されたスピンドル（スリーブ）により汚れや洗浄剤の混入を防ぎ、保守頻度を低減します。

特徴と利点

• 2枚のフロアロックプレートで機器を確実に固定し、稼働中の振動・移動を低減します。
• 保護スピンドル（スリーブ付）はねじ部への汚れ・洗浄剤・湿気の侵入を防止します。
• 丸みを帯びた衛生的デザインと滑らかな表面で汚れの付着を抑え、洗浄を容易にします。
• ゴムベースは振動吸収と滑り止めの機能を提供します。
• 最大約10°までの傾斜補正に対応します。

材料

• ベースプレート：ステンレス鋼 AISI 304 または AISI 316
• スピンドル：ステンレス鋼 A2-70 または A4-70
• ゴムベース：NBR（ニトリルゴム、CAS 9005-98-5）、加硫ゴム、FDA 認証（FDA CFR 21 177.2600）およびロットIDによるトレーサビリティ付き
• 全材料は一般的な洗浄剤、化学薬品、油脂に対する高い耐性を有します。

サイズと能力（ベースタイプ）
ベースタイプ | ベース直径 D | 公称荷重
HLF 62 | 60 mm | 7000 N
HLF 82 | 80 mm | 15000 N
HLF 102 | 100 mm | 20000 N
HLF 122 | 120 mm | 30000 N

EHLF スピンドルおよびスリーブ径
M16, M20, M24, M30, M36, M42, M48

スピンドル長さ（L）とスリーブ長さ（H）— 代表的組合せ
L = 135 mm, H = 55 mm — 最小 80 mm ～ 最大 120 mm
L = 175 mm, H = 75 mm — 最小 100 mm ～ 最大 160 mm
L = 215 mm, H = 95 mm — 最小 120 mm ～ 最大 200 mm
L = 255 mm, H = 115 mm — 最小 140 mm ～ 最大 240 mm
L = 295 mm, H = 125 mm — 最小 180 mm ～ 最大 280 mm

納期・供給オプション

• 大量注文時はベースとスピンドルを分けて供給可能で、現場での柔軟な組み合わせを支援します。
• ねじ種類やスピンドル長はオーダーでカスタマイズ可能（メートルねじ、インチねじ、台形ねじ等）。

用途

• 食品加工機械
• 医薬品製造装置
• 包装機、コンベヤ、ミキサーなど、衛生管理が求められる機械類

技術仕様

• シリーズ：HLF / EHLF
• ベース直径：60、80、100、120 mm
• 公称荷重：7,000 N ～ 30,000 N（ベースにより異なる）
• スピンドル径：M16～M48
• スピンドル/スリーブの L/H 組合せおよび調整範囲は上記参照
• 最大傾斜補正：約 10°
• 準拠：EHEDG、3‑A Sanitary Standards をサポートする設計；HACCP ガイドラインと整合
• 耐薬品性：一般的な洗浄剤、油脂に対して高い耐性
