装置脚 HMF series

機器用食品用機械用二トリルゴム製

概要

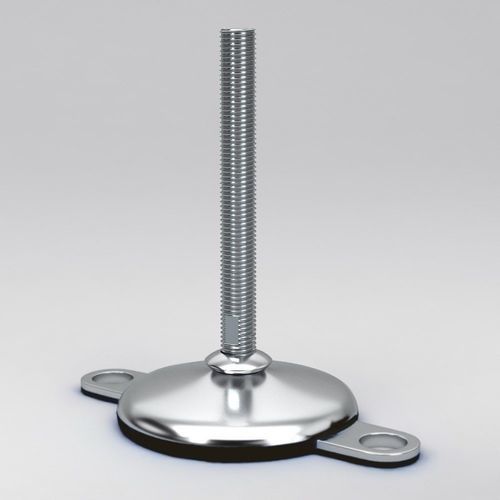

フロアロックプレート2枚と完全ねじのスピンドルを備えた機械脚 HMF は、安定性の向上、振動低減、精密な高さ調整を提供し、産業、食品加工、医薬品用途に適しています。

主な特徴と利点

• 床にしっかり固定する2枚のフロアロックプレートにより荷重を均等に分散し、振動と摩耗を低減します。
• 完全ねじのスピンドルにより精密な高さ調整と確実な位置決めが可能で、作動中のずれを防ぎます。
• 丸みを帯びた衛生的なデザインと滑らかな表面で洗浄が容易、細菌の付着を抑制します。
• ゴムベースにより振動を吸収し、滑り止め効果を発揮；最大10°の傾斜補正が可能です。

設計および材料

• ベースプレート材質：ステンレス鋼 AISI 304 または AISI 316。
• スピンドル材質：ステンレス鋼 A2-70 または A4-70。
• ゴムベース：NBR（ニトリルゴム）、CAS 9005-98-5；加硫ゴムベースは FDA 認証（FDA CFR 21 177.2600）およびロットID でトレーサビリティ確保。
• すべての材料は化学薬品、一般洗浄剤、油脂に対して高い耐性を持ちます。

サイズ — HMF ベース
HMF ベース — ベース直径 D — 公称荷重
HMF 62 — 60mm — 7.000 N
HMF 82 — 80mm — 15.000 N
HMF 102 — 100mm — 20.000 N
HMF 122 — 120mm — 30.000 N

HMF スピンドルねじ
M12 — M16 — M20 — M24 — M30 — M36 — M42 — M48

HMF スピンドル長さ（L）
50mm — 70mm — 100mm — 120mm — 150mm — 180mm — 200mm — 230mm — 280mm — 330mm

カスタマイズと供給

• インチねじや台形ねじなどの特注ねじはご要望に応じて対応可能です。
• 大量注文時はベースとスピンドルを別々に供給するオプションがあり、異なるスピンドルサイズ使用時に柔軟性を提供します。

用途

• 食品加工産業
• 医薬品産業
• バイオテクノロジーおよびクリーンルーム用途
• 安定性、衛生性、精密な水平調整を必要とする包装機械や産業用重機

仕様 / 技術データ

• 製品タイプ：フロアロックプレート2枚付き、完全ねじスピンドルの機械脚（HMF）。
• 洗浄しやすい衛生的な丸みを帯びたデザイン。
• FDA 認証の加硫ゴムベース（FDA CFR 21 177.2600）、ロット追跡可能。
• ベース材質：AISI 304 または AISI 316。
• スピンドル材質：A2-70 または A4-70。
• ゴム材質：NBR（ニトリルゴム）、CAS 9005-98-5。
• 公称荷重（例）：HMF 62 = 7.000 N；HMF 82 = 15.000 N；HMF 102 = 20.000 N；HMF 122 = 30.000 N。
• 対応ねじ：M12、M16、M20、M24、M30、M36、M42、M48。
• 対応長さ：50mm〜330mm（複数バリエーション）。
• 傾斜補正：最大 10°。
• 化学薬品および洗浄剤に対する高い耐性。
