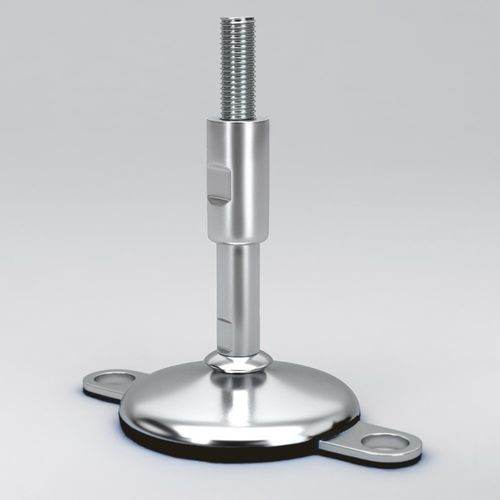

装置脚 HMF series

機器用食品用機械用二トリルゴム製

製品概要
丸みを帯びた衛生的な設計の機械脚で、振動を低減し滑りを防止するバルカナイズドゴム製ベースを採用。FDA 証明書（FDA CFR 21 177.2600）および固有のバッチ ID による食品トレーサビリティ対応のエクストラ衛生バージョンを用意。食品、医薬品、バイオテクノロジーなどの洗浄・汚染管理が重要な環境に適合します。

主な特徴と利点

• 丸みを帯びた衛生設計で洗浄が容易
• フロアロックプレート2枚で据付の固定力、安定性、振動制御を強化
• 保護スピンドル（スリーブ）により汚れ・埃・異物の侵入を防止
• EHEDG や 3-A の衛生推奨に配慮した設計
• 洗浄エリアに適した耐食性のステンレス製構造
• バルカナイズドゴムベースにより振動を吸収し滑りを抑制
• 不整地でも精密に調整できる高さ調整機構
• メンテナンス負荷が低く稼働停止時間を削減

素材

• ベースプレート：ステンレス鋼 AISI 304 または AISI 316
• スピンドル：ステンレス鋼 A2-70 または A4-70
• ゴムベース：バルカナイズド NBR（ニトリルゴム、CAS 9005-98-5）、FDA CFR 21 177.2600 準拠で FDA 認証
• すべての材料は一般的な洗浄剤、化学薬剤、油脂に対する高い耐性を有する

寸法（ベースサイズ）
基本タイプ | ベース直径 D | 公称荷重
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


スピンドルおよびスリーブ径
M16 | M20 | M24 | M30 | M36 | M42 | M48


スピンドル長さ (L) とスリーブ長さ (H)
L = 135 mm H = 55 mm — 最小 80 mm ～ 最大 120 mm
L = 175 mm H = 75 mm — 最小 100 mm ～ 最大 160 mm
L = 215 mm H = 95 mm — 最小 120 mm ～ 最大 200 mm
L = 255 mm H = 115 mm — 最小 140 mm ～ 最大 240 mm
L = 295 mm H = 125 mm — 最小 180 mm ～ 最大 280 mm


納品オプションとカスタマイズ

• 大量注文ではベースとスピンドルを別送することで、異なるスピンドルサイズを使用する顧客に柔軟性を提供
• ねじ仕様：記載のメートルねじのほか、他形式のねじや台形ねじなどのカスタムねじに対応可能

caractéristiques / spécifications techniques

• シリーズ：HMF series
• 製品タイプ：フロアロックプレート2枚、保護スピンドルを備えた衛生的設計の機械脚
• 用途：食品、医薬品、バイオ分野などの産業用途に適合
• ベース材質：AISI 304 または AISI 316
• スピンドル材質：A2-70 または A4-70
• ゴムベース材質：NBR（CAS 9005-98-5）、FDA 認証
• 公称荷重：HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• スピンドル径：M16～M48
• スピンドル長さ/調整範囲：L/H の組合せと最小/最大調整範囲
• 傾斜対応：最大 10°
• 耐性：洗浄剤、化学薬品、油脂に対する高耐性
