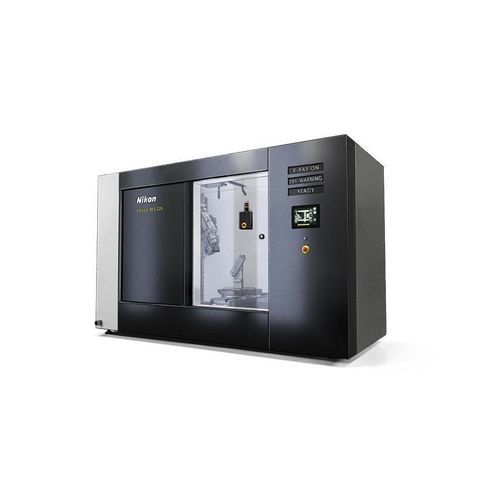

X 線検査機器 VOXLS 30 C series

3Dデジタル断層撮影CT

概要 ニコン VOXLS 30 シリーズの X線・CT 検査装置は、計測グレードの機械安定性を備えつつ生産現場に適した設置面積で提供されます。225 kV、320 kV、450 kV のソースオプションで、低密度から高密度まで多様な材料の検査に対応し、研究室と自動化生産の両用途に適合します。

主な機能

• 自動化対応：オートローダー/ロボット統合、迅速転送ドア、Nikon Automation OPC UA インターフェースにより現場接続と再現性のある非依存検査を実現。
• 複数のソースオプション：225 kV、320 kV、450 kV（機種により回転ターゲットまたは反射ターゲット）で、部品サイズと密度に応じた透過力を選択可能。
• 計測グレードの機械設計：グラナイト基台、剛性の高いスチールタワー、高精度モーターおよびリニアエンコーダにより機械的・熱的安定性と再現性を確保。
• モーター駆動FID：ミリ以下の調整でフォーカス‑イメージャ間距離を最適化し、光子フラックス、倍率、スキャン時間を改善。
• 視認性と安全性：高さ1.3 mのガラス外扉とマニピュレータのインターロック、内部カメラにより保護ドア閉鎖時でも確実なサンプル配置が可能。

スキャンエンベロープと解像度向上

• X.Tend Helical CT、Panel Shift、Pixel Split CT、Offset.CT 等の高度な取得モードにより、高さや幅、形状の異なる試料の走査や必要に応じた解像度向上が可能。
• Panel Shift や Offset.CT により、検出器より幅広い物体の走査や広い物体の高解像度化が可能。
• X.Tend Helical CT は高アスペクト比の物体を単一取得で走査でき、コーンビームやスティッチングアーティファクトを低減する。

主要機能 / ハイライト

• 3つのモデル：VOXLS 30 C 225 / 30 C 320 / 30 C 450（225/320/450 kV）。
• 225 kV Rotating.Target 2.0 オプションは高い電力密度を実現し、スキャン時間短縮とSNR向上を両立；高度な冷却により高出力での連続運転をサポート。
• モーター駆動FIDにより技術開発およびフラックス/倍率の最適化が容易。
• グラナイトマニピュレータと高精度エンコーダにより計測グレードの再現性と精度を確保。
• 自動化インターフェースと迅速転送ドアで高スループットな生産ライン統合が可能。

用途（産業別）

• 自動車：エンジン鋳造部品、電子部品、操舵部品など。
• バッテリー：セルからパックまでの検査、故障解析。
• 航空宇宙・防衛：傾向分析や規格準拠の検査ワークフロー。
• 金属・積層造形：多孔率、欠陥検出、寸法管理。
• 医療機器：高精度が要求される規制対象部品の検査。
• 電子機器：BGA 検査、ボンドワイヤの亀裂、マルチレイヤ PCB の層別解析。
• 研究・学術：材料、化石、コアサンプル、ライフサイエンスなど。

技術仕様

• シリーズ名：VOXLS 30 Series (Nikon)
• 選択可能なX線エネルギー：225 kV、320 kV、450 kV
• VOXLS 30 C 225：225 kV マイクロフォーカス Rotating.Target 2.0 または 225 kV 反射マイクロフォーカスターゲット；フラットパネル検出器；最大スキャン容量：Ø 620 mm × H 1025 mm；最大サンプル質量（中心荷重）：50 kg；システム質量：約 6,950 kg。
• VOXLS 30 C 320：320 kV マイクロフォーカス反射ターゲット；Penta Source 機能対応；フラットパネル検出器；最大スキャン容量：Ø 610 mm × H 1050 mm；最大サンプル質量：100 kg；システム質量：約 10,350 kg。
• VOXLS 30 C 450：450 kV マイクロフォーカス回転/反射ターゲット；フラットパネル検出器；Nikon CLDA 対応；最大スキャン容量：Ø 610 mm × H 1050 mm；最大サンプル質量：100 kg；システム質量：約 10,350 kg。
• 機械プラットフォーム：グラナイト基台のマニピュレータ、剛性スチールタワー、高精度モーターおよびリニアエンコーダ。
• スキャンモード：Offset.CT、Panel Shift、Pixel Split CT、X.Tend Helical CT。
• 自動化インターフェース：Nikon Automation OPC UA Interface。
• 安全性・支援機能：高さ1.3 mのガラス外扉（インターロック）、内部カメラ、迅速転送ドア。
• オプション：Rotating.Target 2.0、CLDA（450 kV）、Penta Source（320 kV）、各種検出器／画像処理オプション。
