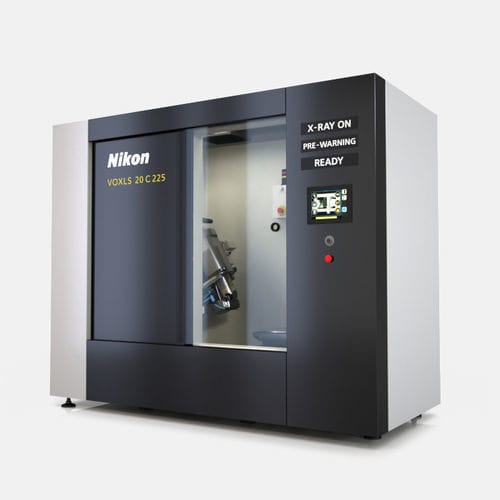

X 線検査機器 VOXLS 20

CT自動ロボット

概要
NikonのVOXLS 20シリーズは、最大225 kVの走査エネルギーに対応する、スペース効率に優れたコンパクトなX線/CTシステムです。計測用グレードの花崗岩ベースと剛性の高いスチールタワーを備え、限られた設置面積でも高精度で再現性のあるX線・CTデータを提供します。標準の両開きドアを通過するコンパクト設計です。

製品の主要コンセプト

• 設置スペースが限られる品質管理ラボや生産現場向けに設計された、コンパクトで省スペースなCTシステム。
• 最大225 kVの走査エネルギー（オプションで160 kVの透過ターゲット）により、幅広いサンプル種類と密度に対応。
• 計測グレードの機械プラットフォーム（花崗岩ベース、剛性の高いスチールタワー）により、優れた機械的・熱的安定性を確保し、高精度で再現性の高いCTデータを実現。

製品ハイライト

• 同クラスで優れた検査領域を確保し、多様なサンプルを1台で検査可能。
• デュアルソース構成（VOXLS 20 C 225）：225 kV反射ターゲット（高フラックス/生産性）と160 kV透過ターゲット（高解像度）をモーターで切替可能。
• 走査拡張機能（例：X.Tend Helical CT、Offset.CT、Panel Shift CT）により、走査領域の拡大、画像の明瞭化、解像度向上が可能。
• ソース最適化：フィラメント交換、設定および継続的な最適化を効率化し、ソース性能とフィラメント寿命を改善するツール。
• オペレータ重視の設計：サンプルの確実な位置決めを支援する大型観察窓、素早く開くモーター式ドア、フィルターチェンジャーなどの操作性向上機能。
• 自動化対応：走査プロファイル、バッチ走査、オートローダーやNikon AutomationのOPC UAインターフェースを介したロボット搭載に対応し、自律検査や生産統合が可能。

適用分野
VOXLS 20シリーズは、コンパクトな設置面積で高品質なCT検査が必要な多くの業界・用途に適しています。例：

• 自動車：電装系、軽量構造部品、BGA、ボンドワイヤの検査。
• 航空宇宙：タービンブレードや複雑なアセンブリなど、重要部品の詳細検査。
• 学術・研究：化石、複合材料、合金、生物試料など、高解像度や走査拡張が必要なサンプル。
• バッテリー：R&D、故障解析、セル・モジュールの生産品質管理。
• 積層造形（AM）：複雑形状や内部構造、3Dプリント部品の欠陥検出。
• 鋳造品・中小部品： Inclusion（介在物）、気孔、収縮などの検出。

技術的能力と運用上の利点
VOXLS 20シリーズは、計測グレードの機械構造、構成可能なX線ソース、およびハード／ソフトの走査拡張群を組み合わせることで、信頼できる判断と高いスループットを実現します。高解像度走査（透過ターゲット）と高フラックス走査（反射ターゲット）の両方に対応し、保守を簡素化してダウンタイムを低減する機能を備えています。

技術仕様

• ソース：225 kV マイクロフォーカス、静的または回転式反射ターゲット
• オプションソース：160 kV 透過ターゲット
• 最大スキャンボリューム：555 x 759 mm（Ø x H）
• 最大サンプル寸法：750 x 1,297 mm（Ø x H）
• 最大サンプル重量：中心荷重 90 kg
• システム寸法（L x D x H）：2,451 x 1,173 x 2,018 mm
• システム重量：4,800 kg
