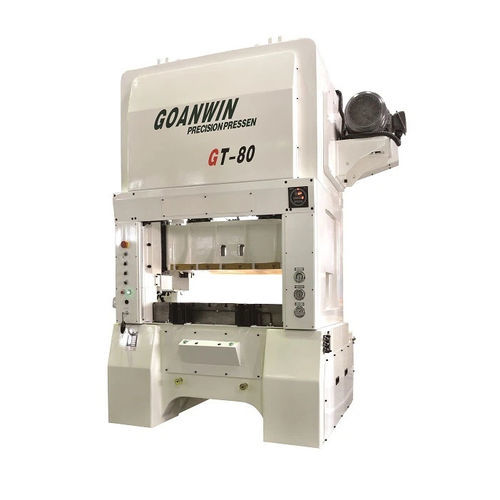

機械式プレス機 GT series

電子成形スタンピング

ナックルタイプの高速プレス機で、半導体のリードフレームやEVモーターの積層など、薄物精密電子部品のプレス加工に最適です。 30トンの小トン数で最高1200spmの速度に達します。 特徴 ナックル リンクの設計により熱変位が排除され、正確な BDC 再現性が得られるほか、耐久性の向上、金型寿命の延長、騒音と振動の低減に貢献します。 このプレスはスライド ガイドに8-ポイント ニードル ベアリングを使用しており、偏心荷重に耐えるより大きな荷重と長いガイドウェイに耐えることができます。ガイドの位置によりメンテナンスが容易になります。 リンクのスライド動作により、ストロークの底部でより多くの時間を確保できるため、部品成形パフォーマンスが向上し、スナップスルー力の影響が軽減され、プレスと金型の寿命が延びます。この GT プレスにおける金型の再研磨間隔は、従来のクランク プレスよりも 25% 以上長くなります。 従来のクランクプレス機構では、動作中に発生する熱により熱変位が蓄積し、下死点が大きく変動してしまいます。このナックルジョ​​イント構造により熱変位を相殺し、長時間生産でも下死点の変動を最小限に抑えます。 以下の GT シリーズ H フレーム高速プレスの仕様を確認し、お客様の用途に適した機械プレスを特定する際のサポートについてお問い合わせください。
